Серия RAW: Термостатические смесительные клапаны
Термостатические смесительные клапаны используются в системе горячего водоснабжения. Они поддерживают температуру воды, подаваемой потребителю, даже тогда, когда следующие параметры изменяются:
- температура
- давление
- скорость подачи холодной и горячей воды
Термостатические смесительные клапаны RAW имеют регулируемый температурный диапазон, что идеально для нагревательных и централизованных систем с нагревателем.
- Характеристики
- Размеры
- Заказ
Характеристики смесительных клапанов
- Рабочее давление: 10 бар
- Диапазон регулирования: +30..+60С
- Макс. рабочее давление (при отсутствии движения жидкости): 14 бар
- Макс. рабочее давление (при движении жидкости): 5 бар
- Макс. соотношение между входными давлениями: 2:1
- Резьба: внутренняя и наружная UNI/ISO 228/1
Материалы клапанов
- Затвор - латунь
- Корпус - латунь
- Кран - латунь
- Пружины - нержавеющая сталь
- Ручка - полиамид
Принцип работы
Клапаны разработаны для поддержания температуры теплоносителя на одном уровне, где не применены другие системы поддержания температуры. Очень чувствительный термоэлемент находится в центре выходящего потока, он управляет регулирующим затвором, который направляет входящий поток холодной воды в поток горячей воды (схема) согласно заданной температуре смешанной воды. Ручка может быть использована для регулирования температуры воды.

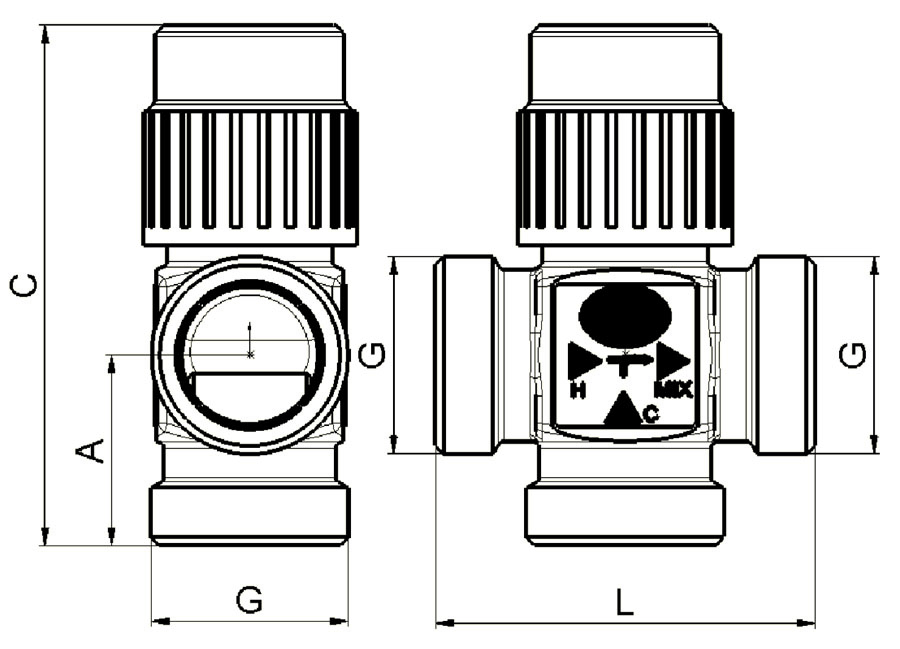

Мод. | G | L | A | C | Kvs (m3/ч) | |
C-MIX | H-MIX | |||||
RAW15E | G1/2 | 136 | 68 | 124 | 1.0 | 0.9 |
RAW20E | G3/4 | 136 | 68 | 124 | 1.0 | 0.9 |
RAW25E | G1 | 64 | 32 | 88 | 1.0 | 0.9 |
RAW32E | G1 1/4 | 64 | 32 | 88 | 1.0 | 0.9 |
