Серия VPR: 3-ходовые НО(НЗ) клапаны с возвратной пружиной

Серия VPR это 3-ходовые клапаны, которые можно использовать в качестве перепускных или смесительных клапанов (вода, вода + макс. 30% гликоля) в нагревательных, охлаждающих и вентиляционных системах. Могут управляться с помощью приводов серии V3. Клапаны доступны в двух вариантах:
- Н.О. – без напряжения на приводе прямой путь (АВ-А) открыт, отвод (АВ-В) закрыт.
- Н.З. - без напряжения на приводе прямой путь (АВ-А) закрыт, отвод (АВ-В) открыт.
- Характеристики
- Размеры
- Заказ
Особенности серии VPR
- высокие значения Kvs
- возможность точного регулирования, благодаря большому ходу и форме запирающего элемента, что позволяет и прямой проход, и отвод открывать мгновенно, гарантируя регулирование потока равномерно на всей длине штока.
- очень маленькие протечки, даже при использовании в системах с большим перепадом давления.
Клапаны рекомендованы для применения в системах подогрева пола.
Характеристики
- Номинальное давление: 16 бар
- Температура рабочей среды: -20..+130С
- Макс. допустимые утечки при макс. перепаде давления: 0,05% в прямом направлении; 0,1 % для байпаса
- Kvs через байпас: не меньше чем 30% от Kvs через прямой проход
Материалы запорных клапанов
- Корпус - латунь
- Запирающий элемент - латунь
- Затвор - латунь
- Шток - нержавеющая сталь

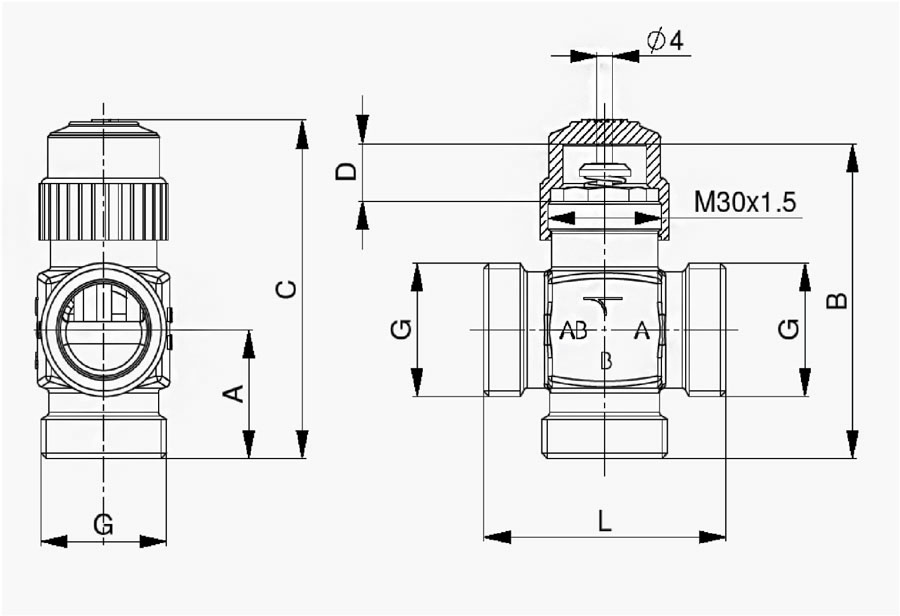

Модель | G | L | A | B | D | C | Kvs (м3/ч) | Макс. перепад давления (бар) | ||||||
Смеситель | Перепускной | Смеситель | Перепускной | |||||||||||
A-AB | B-AB | A-AB | B-AB | A-AB | B-AB | A-AB | B-AB | |||||||
VPR NO ход 2,5 | G1 | 64 | 32 | 78 | 14 | 85 | 3,5 | 2,6 | 3,9 | 2,8 | 0,8 | 1,8 | 3,5 | 1,0 |
VPR NO ход 6 | 81 | 17 | 86 | 4,6 | 3,3 | 4,5 | 4,0 | 1,5 | 2,4 | 3,5 | 1,0 | |||
VPR NС ход 2,5 | 78 | 14 | 85 | 2,8 | 2,4 | 2,7 | 2,6 | 1,1 | 3,5 | 2,0 | 1,9 | |||
VPR NС ход 6 | 81 | 17 | 86 | 3,6 | 5,0 | 3,2 | 4,6 | 1,4 | 3,5 | 1,4 | 3,0 |
Серия VPR - обозначения при заказе
