Серия MK: 2(3)–ходовые запорные(запорно-регулирующие) клапаны
Серия МК - трехходовые клапаны, могут быть использованы в качестве перепускных, смесительных или открывающих/запирающих клапанов в нагревательных, воздухоохлаждающих или вентиляционных системах, а так же системах бытового отопления. Клапаны серии MK могут быть оснащены приводами MUT серии AS. Клапаны серии МК решают все проблемы, с которыми сталкиваются монтажники при использовании традиционных смесительных клапанов.
- Характеристики

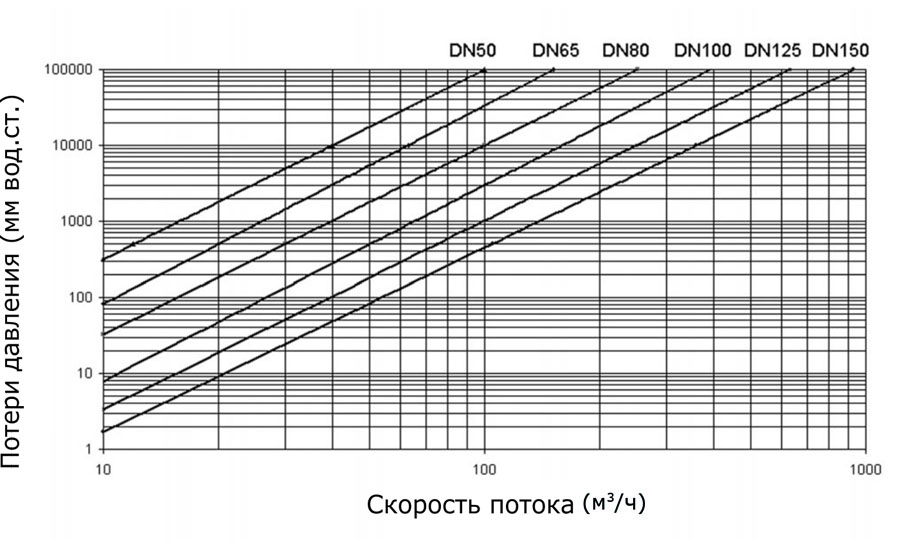

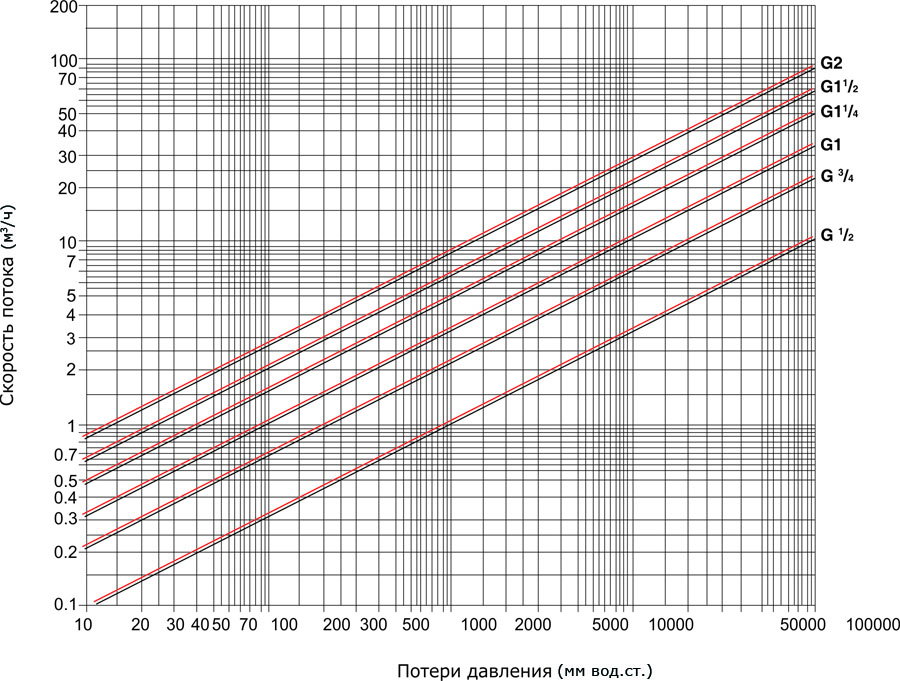

- Диаграммы

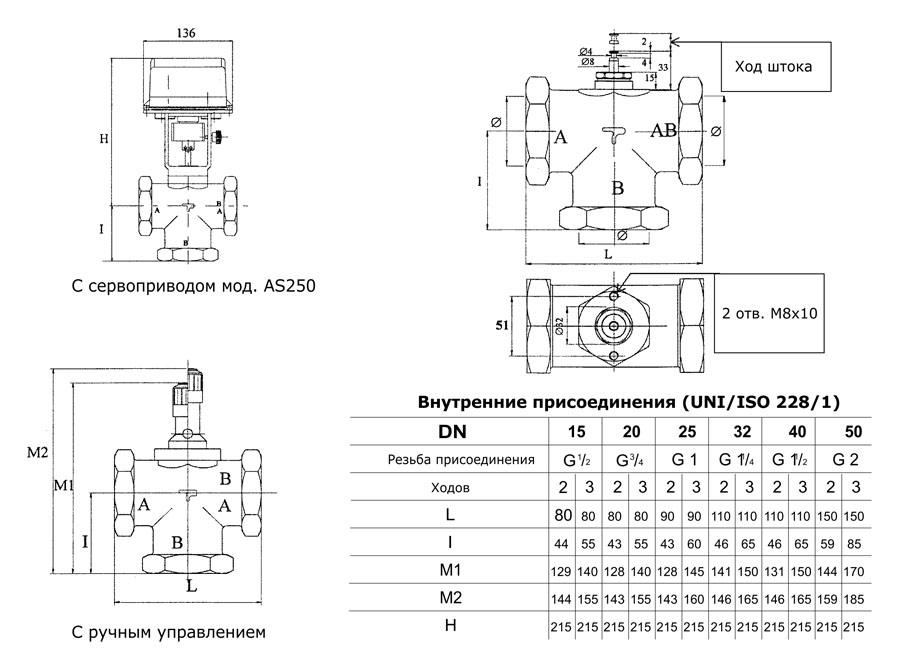

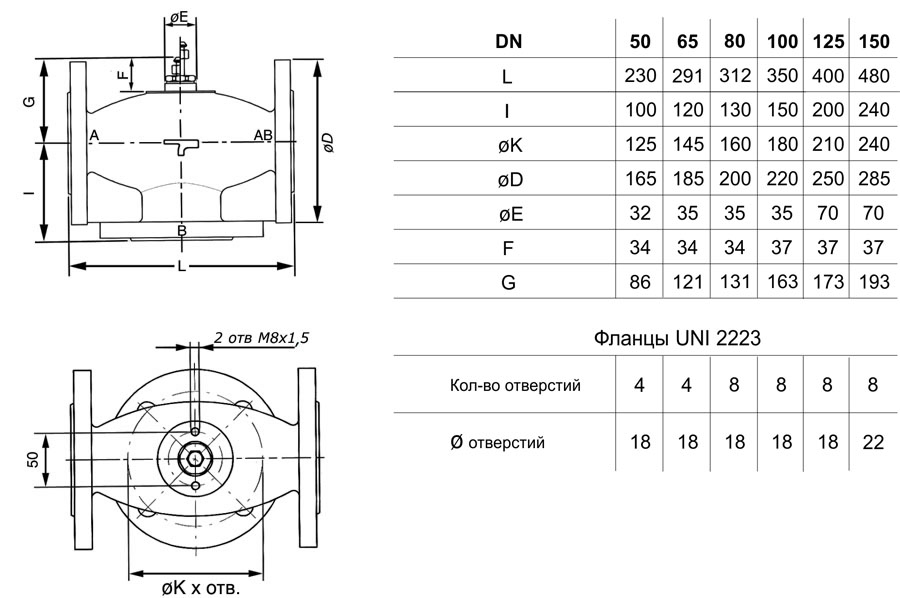

- Размеры
- Заказ
Клапаны серии МК гарантируют:
- Чрезвычайно низкие протечки при использовании в системах с высоким перепадом давления.
- Оптимизацию температурного режима в нагревательных и охлаждающих системах.
- Отсутствие возникновения накипи на запирающем элементе, даже когда в системе присутствуют карбонат кальция, шлаки и другие отложения.
- Рабочая температура +4..+150С
Эти характеристики делают данные клапаны хорошо приспособленными к температурам в системах отопления и ГВС. Фланцевые клапаны состоят из чугунного корпуса, латунного запирающего механизма и нержавеющего штока. Фланцы изготовлены согласно стандартам UNI 2223 и DIN 2533.
Характеристики клапанов серии MK
- Ход штока: 15мм для Ду15-50; 30мм для Ду65-150
- Температура рабочей среды: +4..+150С
- Рабочее давление: 16 бар
- Кривые регулировки:
- АВ и В - АВ - прямо пропорциональная
- В - АВ - линейная для Ду >100 (фланцевые клапаны)
- А - АВ и В - АВ - быстрое открытие (фланцевые клапаны Ду50)
Материалы клапанов
- Корпус – латунь (муфтовые клапаны)
чугун (фланцевые клапаны) - Запирающий элемент - латунь
- Шток - нержавеющая сталь
Гидравлические характеристики
Табл.1 – Муфтовые клапаны
Dn | ||||||
" | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
mm | 15 | 20 | 25 | 32 | 40 | 50 |
Kv | 3 | 6 | 9 | 14 | 19 | 25 |
Табл.2 – Фланцевые клапаны
Dn | ||||||
" | 2 | 2 1/2 | 3 | 4 | 5 | 6 |
mm | 50 | 65 | 80 | 100 | 125 | 150 |
Kv | 40 | 63 | 100 | 160 | 250 | 360 |
Формула расчета номинального диаметра клапана:
Q – тепловая мощность (кКал/ч)
G - скорость потока (м3/ч)
ΔPv - падение давления (бар)
Kv - коэффициент скорости потока
Δt - перепад температур
