Серии V3B и FV3: 3(4)-ходовые запорные(запорно-регулирующие) клапаны

Клапаны V3B и FV3 спроектированы для нагревательных и охлаждающих систем. Они обладают важными качествами: небольшие размеры, простота в установке, чрезвычайно малые протечки, равномерное регулирование, возможность использования с питьевой водой и другие. Эти клапаны управляются вручную с помощью внешней ручки, а так же в любой момент могут быть переоборудованы для управления с помощью электропривода серии V3. Для этого надо полностью открутить ручку ручного регулирования и прикрутить электропривод на её место (схема). Это может быть сделано без слива системы.

  • Характеристики

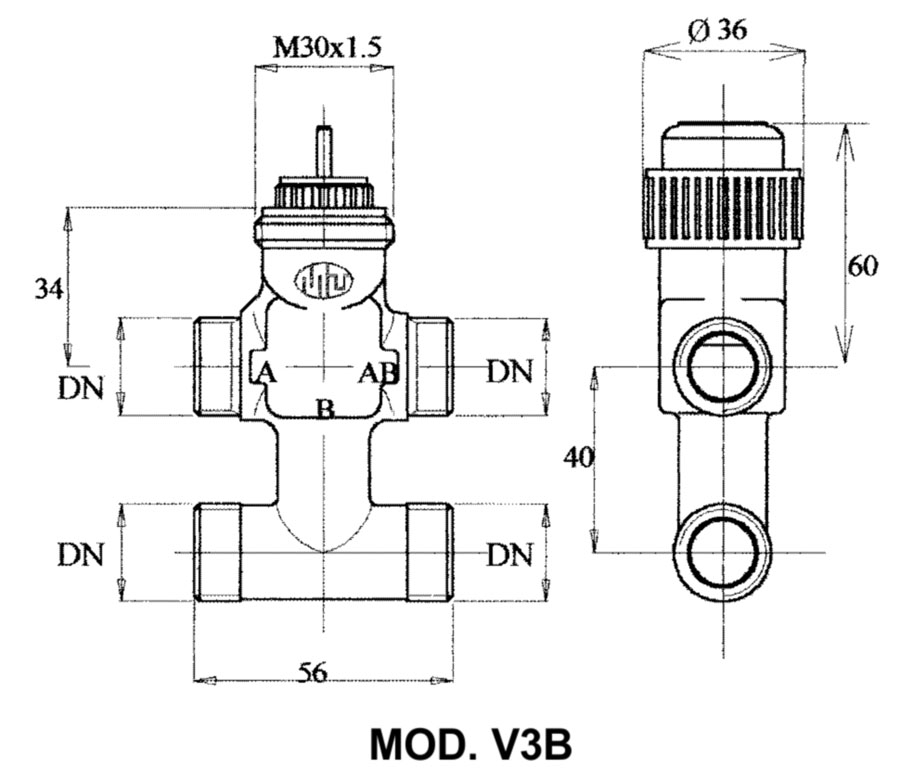

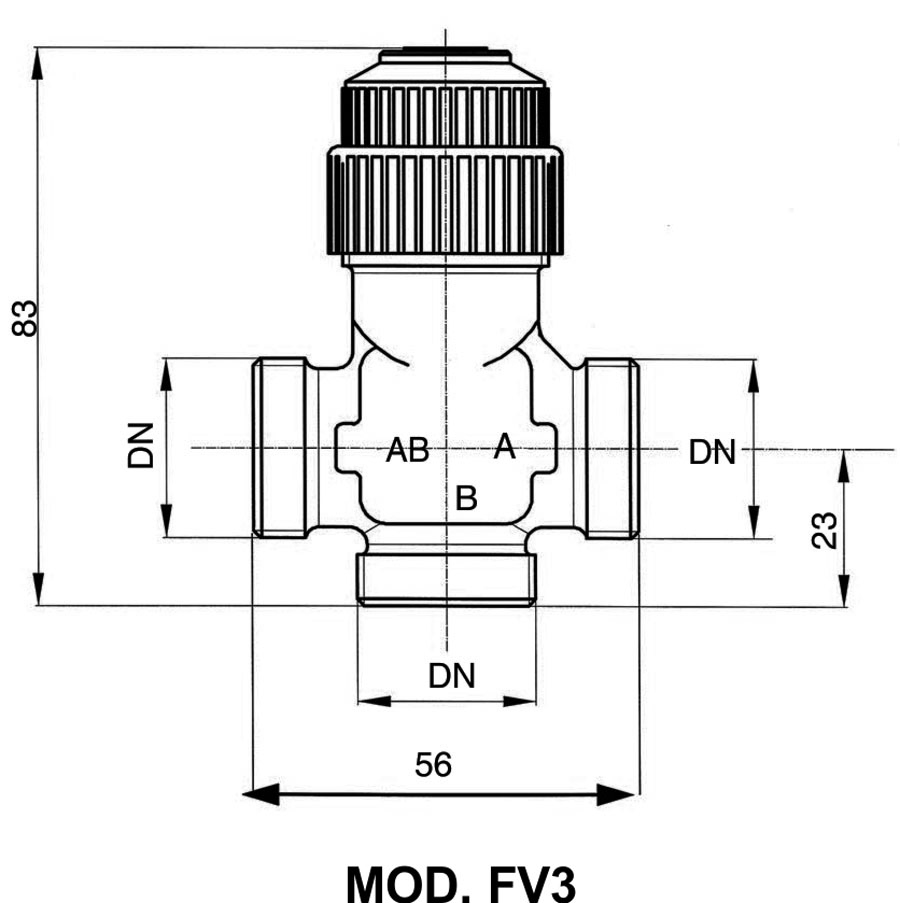

  • Размеры
  • Заказ

Характеристики запорно-регулирующих клапанов

  • Макс. перепад давления: 2 бар
  • Рабочее давление: 16 бар
  • Kvs: 0,6; 1,6 м3/ч
  • Кривая регулирования:
    • А-АВ - равномерная;
    • В-АВ - линейная (байпас)
  • Ход штока: 7мм
  • Температура рабочей среды: +5..+110С

Материалы клапанов

  • Запирающий элемент - латунь
  • Корпус клапана - латунь
  • Шток клапана - нержавеющая сталь
  • Уплотнения - дютрал
  • Возвратная пружина - сталь

Электрические характеристики

Электропривод может контролироваться внешним контрольным блоком (перекидной контакт - SPDT) или с помощью термостата или реле протока. Дополнительные переключатели недоступны для этих клапанов.

Принцип работы клапанов серии V3B и FV3

С помощью откручивания или закручивания ручки можно регулировать смешивание потоков, поступающих на входы А и В. Модель V3B имеет встроенный байпас, позволяющий легко устанавливать клапан в систему. Клапаны подключаются к системе как показано на схеме, где путь В-АВ является отводным отверстием для регулирования скорости потока жидкости у конечного пользователя. Диаметр проходного отверстия байпаса мал и вызывает потери давления. Потери давления сравнимы с потерями, связанными с прохождением через нагреватель или радиатор.


Серии V3B и FV3 - обозначения при заказе
