Серия VDP: 3-ходовые перепускные комбинированные клапаны с реле протока
Клапаны VDP используются в нагревательных системах с теплообменниками серии K и KP для нагревателей с проточной системой нагрева теплоносителя. Когда потребителю требуется горячая вода, клапан отсекает поток воды от основного круга котла к теплообменнику, исключающему нагревательный круг; этот отсеченный поток регулируется в зависимости от потребления горячей воды, пока он не достигнет значения расхода, когда срабатывает микропереключатель. Клапаны VDP оборудованы дополнительным микропереключателем - регулятором расхода. Существует версия клапана, в которой кроме перечисленных характеристик имеется возможность регулировать расход в широком диапазоне. Все версии так же доступны с вторичным теплообменником.
- Характеристики
- Диаграммы

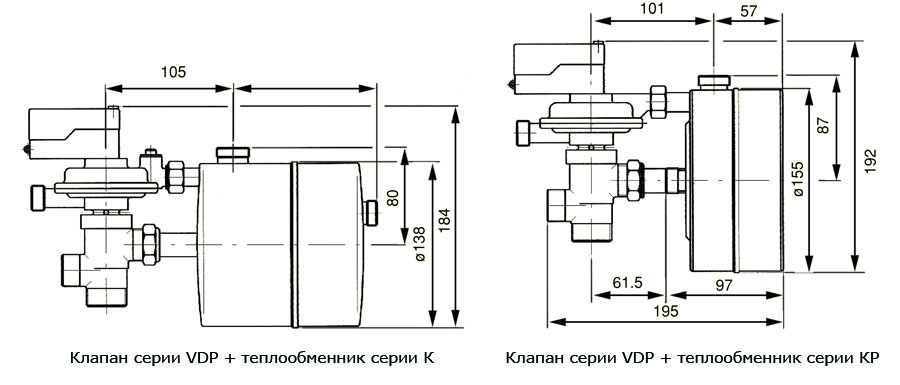

- Размеры
- Заказ
Характеристики перепускных комбинированных клапанов
- Макс. температура: основного круга +110С вторичного круга +70С
- Рабочее давление: основного круга 4,5 бар вторичного круга 10 бар
- Макс. перепад давления открытия теплообменника: 0,5 бар
- Макс. перепад давления открытия системы нагрева: 0,3 бар
- Скорость потока домашней воды для активации микропереключателя: (1,4; 1,7; 2,1) л/мин
Материалы клапанов серии VDP
- Корпус, реле протока – латунь
- Шток, пружины – нержавеющая сталь
- Внутренний компонент реле протока – норил
- Корпус микропереключателя – негорючий нейлон
Электрическое присоединение
Микропереключатель: перекидной контакт; соединение 6,3 мм; 10(3) А 250 VAC.
Корпус микропереключателя и кабель: IP20 (макс. 3 переключателя), IP44 (макс. 2 переключателя). Версия IP20 поставляется без кабеля, версия IP44 доступна только с кабелем (длина 650мм).
Положение клапана при присоединении - схема
Серия VDP - обозначения при заказе
