Серия VDE: 3-ходовые перепускные клапаны
Клапаны VDE предназначены для использования с котлами с проточной или накопительной системой нагрева теплоносителя. Они спроектированы для отсекания потока воды от основного круга котла к вторичному теплообменнику, исключающему нагревательный круг.
- Характеристики
- Диаграммы

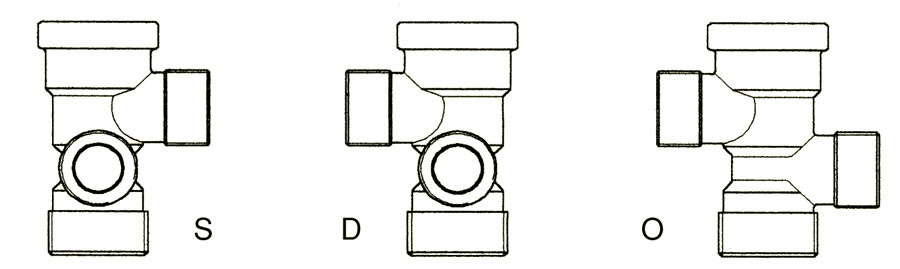

- Размеры
- Заказ
Характеристики клапанов серии VDE
Тип привода |
ML | MR | ||
| Тип проходного отверстия | S | P | P | |
| Напряжение питания | Линейное | 24, 230 VAC / 50-60 Гц | ||
| Пошаговое | 24 VAC | / | ||
| Управление привода | SPDT | SPDT, SPST | ||
| Время закрытия клапана | 2 сек | 6 сек | ||
| Доп. микропереключатели | / | 3A 250V | ||
| Степень защиты | IP40, IP65 | IP40 | ||
| Макс. перепад давления (путь АВ-А) | 154кПа | 40кПа | 40кПа | |
| Макс. перепад давления (путь АВ-В) | 154кПа | 130кПа | 130кПа | |
| Kvs | 4 | 8 | 8 | |
| Температура рабочей среды | 5-110С | |||
| Температура окружающей среды | 60 | |||
| Рабочее давление | 10 кгс/см2 | |||
| Электрическое присоединение | коннектор на приводе | MolexTM | ||
Материалы перепускных клапанов
- Корпус – латунь
- Внутренние части – норил, латунь
- Шток – нержавеющая сталь
- Покрытие привода - РВТ
Электрическое присоединение
Все версии клапана поставляются с быстроразъемными соединениями. Стандартно клапаны идут без кабеля. Версии VDE/MR могут поставляться с кабелем длиной 650мм.
Принцип работы перепускных клапанов серии VDE
Клапаны VDE могут управляться электроприводами или шаговыми электродвигателями. Клапаны версии VDE/ML не имеют концевых выключателей и должны контролироваться внешним управляющим блоком, который получает сигнал от реле протока и/или температурного датчика. Клапаны версии VDE/MR оборудованы концевым выключателем. Существует два типа клапанов в зависимости от типа прохода. Смотреть схему работы.
Тип S: проходное отверстие перекрывается шаром, соединенным с валом привода. Усилие на запирающий элемент передается непосредственно от привода. В этом случае для замены привода необходимо слить воду из системы.
Тип Р: проходное отверстие перекрывается плоской мембраной, не соединенной с валом привода. Закрытие прохода А обеспечивается с помощью пружины внутри клапана. В этом случае для замены привода не требуется слив воды из системы.
Серия VDE - обозначения при заказе
