Серия V3EC: Приводы для клапанов серии FV3/V3B, VPR. Эконом-версия
Приводы V3EC применяются для клапанов серии V3B/FV3, VPR. Привод имеет конечный выключатель. Привод может быть установлен на клапан с ручным управлением без слива системы.
- Характеристики

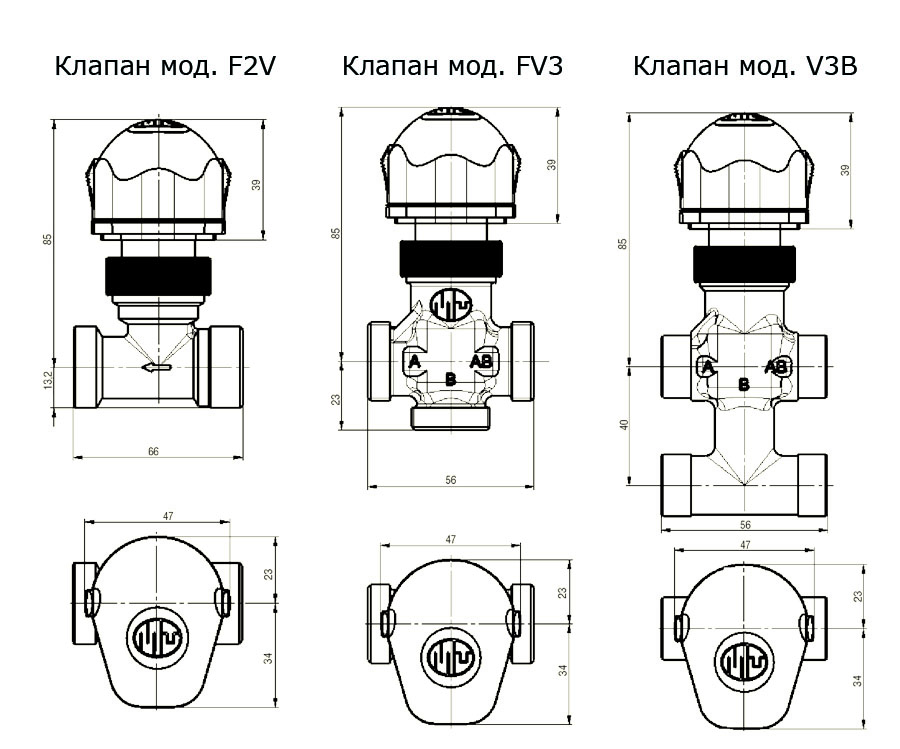

- Размеры
- Заказ
Характеристики приводов
Модель привода | V3EC-24-R | V3EC-230-R |
Серия привода | V3 | |
Тип управления | Двухпозиционное | |
Положение штока без питания | Н.З. | |
Макс. прикладываемая сила | 90 +/-15% Н | |
Напряжение питания | 24 VAC, 50/60Hz | 230 VAC, 50/60Hz |
Потребляемая мощность | 3,5 Вт | 3 Вт |
Степень защиты | IP40 | |
Класс изоляции | II | |
Температура окр. среды | 5..60C | |
Габаритные размеры | 57x52x47 | |
Материал покрытия | Полиамид | |
Доп. микропереключатели | 5А123VAC - 3A250VAC | |
Макс. время откр/закр | 300 сек | |
Ход штока | 8 мм | |
Присоединение к клапану | Кольцо с резьбой М30х1,5 |
Принцип работы приводов V3EC
Привод позволяет реализовывать двухпозиционное управление типа "открыто/закрыто". Когда привод запитан, энергия передается термоэлементу, расположенному внутри. Этот элемент расширяется и, преодолевая силу возвратной пружины, вызывает перемещение штока. Когда питание привода прервано, пружина возвращает шток в исходное состояние. Привод закрепляется на корпусе клапана с помощью накидного кольца с резьбой. Для реализации ручного управления, необходимо удалить привод и установить ручку ручного управления на клапан. Смотреть схему работы.
