Серия V3: Приводы для клапанов серии V3B/FV3, VPR
Приводы V3 применяются для клапанов серии V3B/FV3, VPR. Привод имеет конечный выключатель. Привод может быть установлен на клапан с ручным управлением без слива системы.
- Характеристики

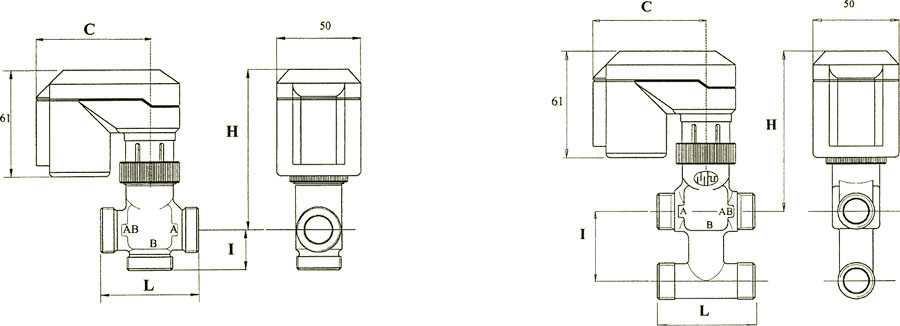

- Размеры
- Заказ
Характеристики приводов V3 для клапанов
| Серия привода | V3 | |
| Версия управления | «Открыто/закрыто» | Регулирование |
| Макс. ход | 7 мм | |
| Макс. прикладываемая сила | 180 +/-10% Н | |
| Напряжение питания | 24, 230 VAC, 50/60Hz | 24 VAC, 50/60Hz |
| Потребляемая мощность | 1 Вт | |
| Степень защиты | IP50 | |
| Класс изоляции | II | |
| Температура окр. среды | 5..60C | |
| Габаритные размеры | 24 VAC; 50x61x82 230 VAC; 50x61x92 |
50x61x92 |
| Материал покрытия | ABS | |
| Шестерни | POM | |
| Макс. время откр/закр | 180 | |
| Управляющие сигналы | перекидной контакт (SPDT) | 0-10, 2-10V |
| Длина кабеля | 550мм | |
Принцип работы приводов
Все приводы позволяют реализовывать регулирование открыто/закрыто или режим П-регулятора. Движение электропривода обеспечивается с помощью редуктора. Привод закрепляется на корпусе клапана с помощью накидного кольца с резьбой. Для реализации ручного управления, необходимо удалить привод и установить ручку ручного управления на клапан. Смотреть схему работы.
Электрическое присоединение
Схема присоединения находится под крышкой привода. В версии с регулированием выбор типа управляющего сигнала и соотношение управляющего сигнала со степенью открытия/закрытия осуществляется с помощью двух переключателей, находящихся под защитными колпачками. При каждой подаче напряжении привод переходит в состояние, соответствующее минимальному уровню управляющего сигнала. Эта версия комплектуется индикаторами для визуального контроля положения привода. Смотреть схему присоединения.
| Версия открыто/закрыто | Версия с регулированием | ||
| Функция | Цвет провода * | Функция | Цвет провода * |
| Нейтраль | Белый | Питание: нейтраль | Белый |
| Закрытие | Коричневый | Питание: фаза | Коричневый |
| Открытие | Зеленый | Положительный управляющий сигнал | Зеленый |
| Отрицательный управляющий сигнал | (**) | ||
Примечание:
* - цвета могут меняться, следуйте схеме соединения или инструкции, прилагаемой с приводом;
** - согласно схеме подключения управляющего устройства.
| Привод V3 | ||||
| Мод. FV3 | Мод. V3B | |||
| Dn | 15 | 20 | 15 | 20 |
| L | 56 | 56 | ||
| H | 92 | 92 | ||
| I | 23 | 23 | ||
| C | 64 | 64 | ||
Серия V3 - обозначения при заказу
7.011.00102, 7.011.00107
