Серия 1000/2000/3000: 3(4)-ходовые Т-образные поворотные клапаны

Данный тип клапанов используется в централизованных системах теплоснабжения для обеспечения возврата теплоносителя к котлу для наиболее эффективной работы котла. Клапаны оснащены ручным управлением и могут быть легко моторизованы с помощью приводов серии M и V. Клапаны состоят из чугунного или латунного корпуса и внутреннего ротора. Угол вращения ротора 90 градусов. Смешивание производится с помощью кругового или сегмента типа "бабочка".

Характеристики
Диаграммы
Размеры
Заказ

Характеристики поворотных клапанов

Номинальное давление: 6 бар (серии 1000, 2000); 10 бар(серия 3000)
Температура рабочей среды: +2..+110С (серии 1000, 2000); +5..+110С (серия 3000)
Ход ротора: 90 градусов

Материалы клапанов

Корпус клапана – чугун (серии 1000, 2000); латунь (серия 3000)
Ротор - чугун (серии 1000, 2000); латунь (серия 3000)
Крепежные винты - сталь
Крышка - алюминий
Втулка - алюминий

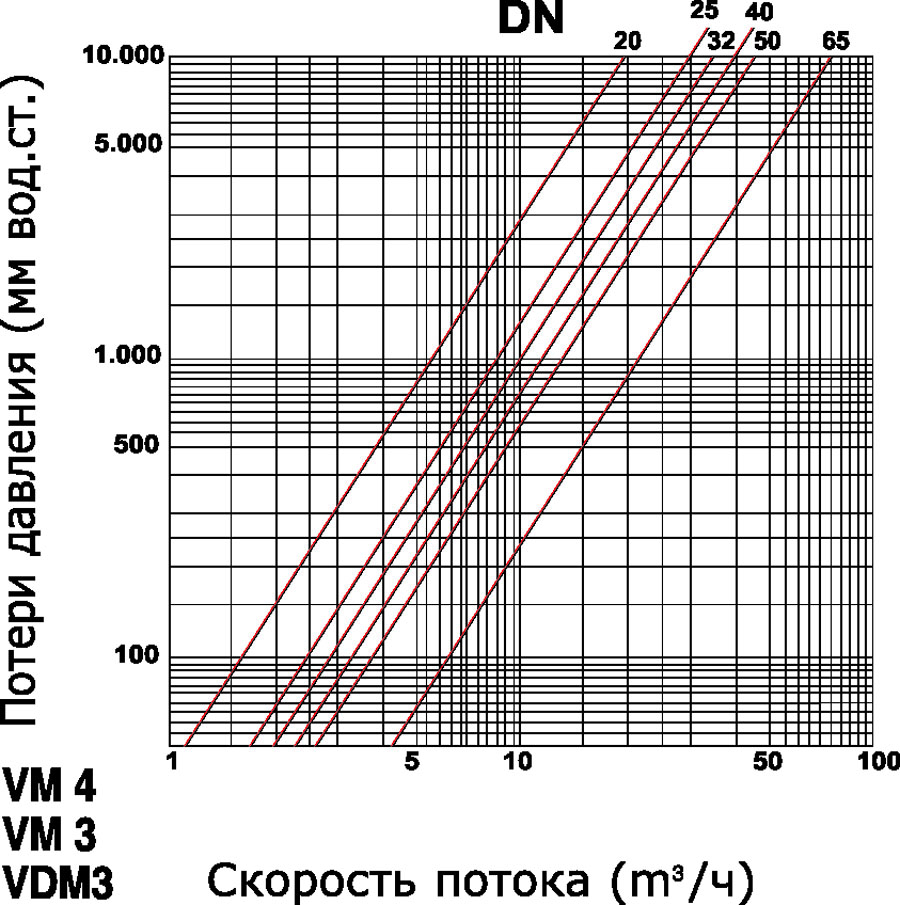

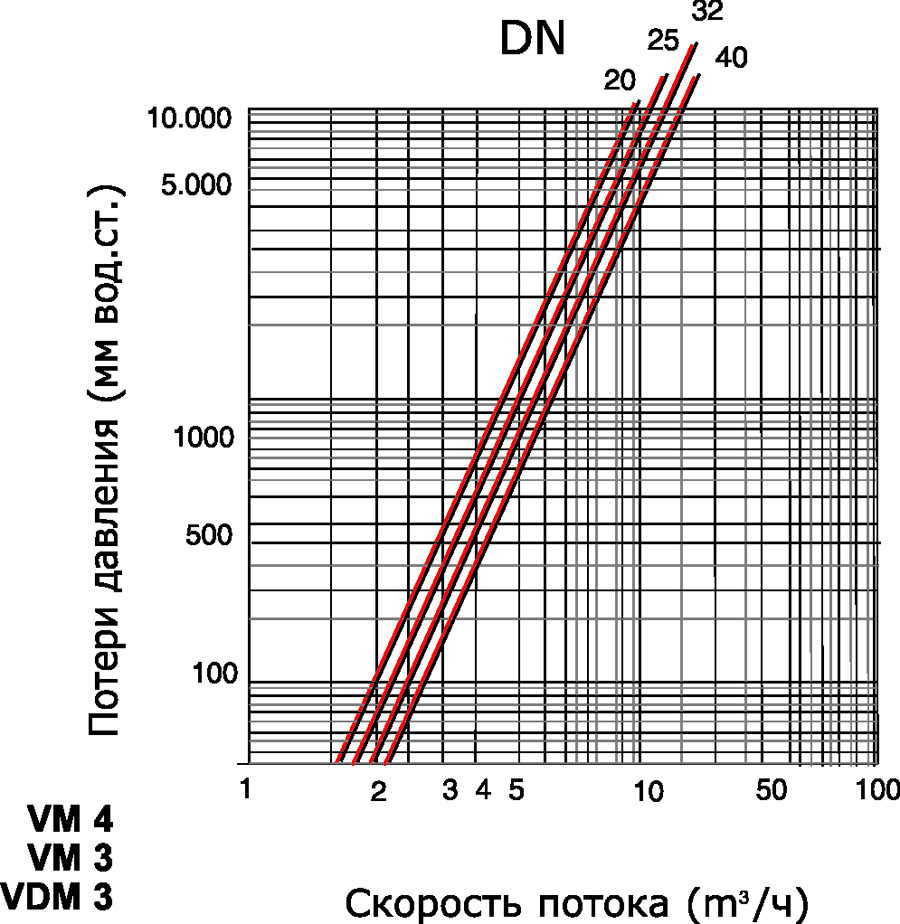

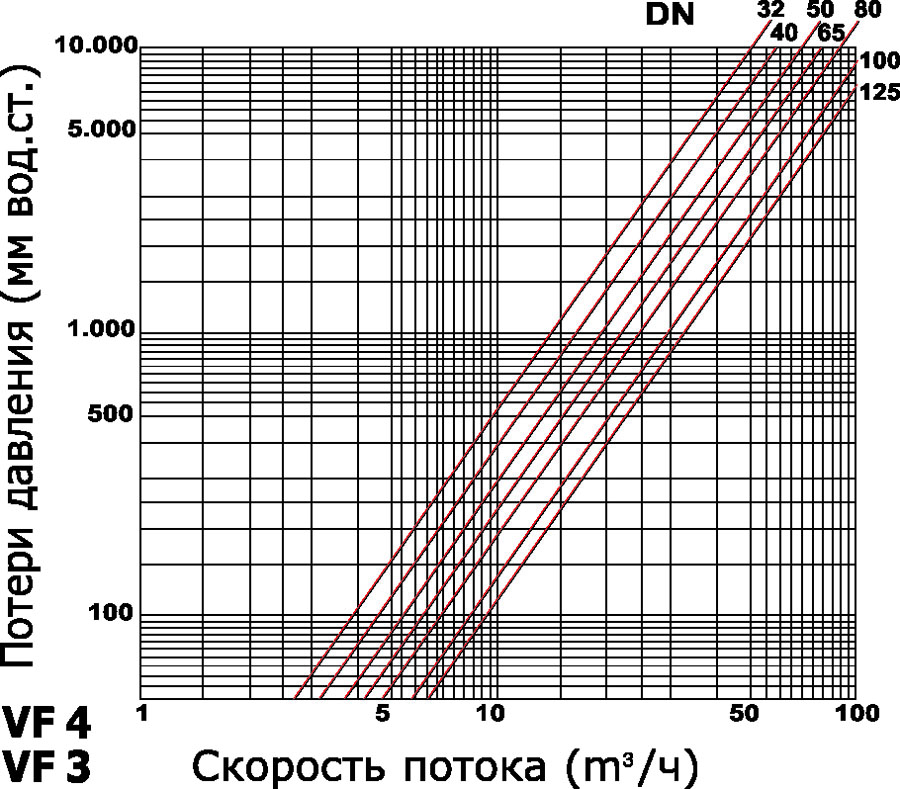

Гидравлические характеристики

Следующие таблицы показывают расход (м3/ч) в зависимости от номинального диаметра. Так же данные таблицы показывают возможные модели клапанов.

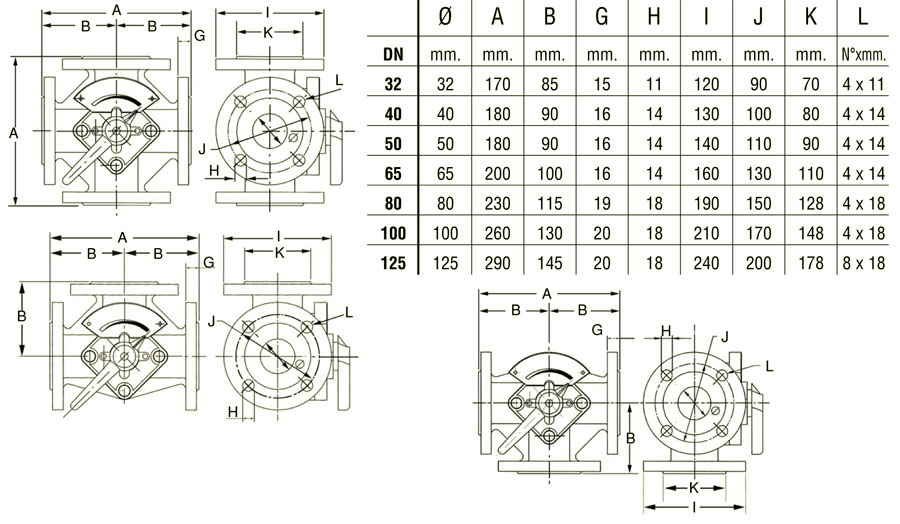

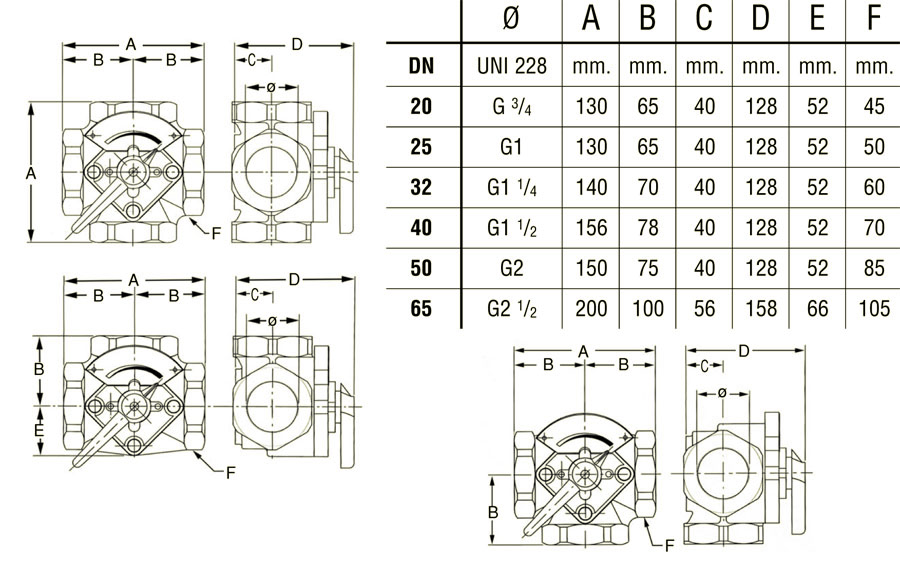

Серия 1000

Модель	Номинальный диаметр Dn
Модель	20	25	32	40	50	65	80	100	125
VM 4	20	30	37	38	45	79	---	---	---
VM 3	20	30	37	38	45	79	---	---	---
VDM 3	20	30	37	38	45	79	---	---	---
VF 4	---	---	50	60	70	90	150	200	250
VF 3	---	---	50	---	70	90	150	200	250
VDF 4	---	---	60	---	80	90	150	200	250

Серия 2000

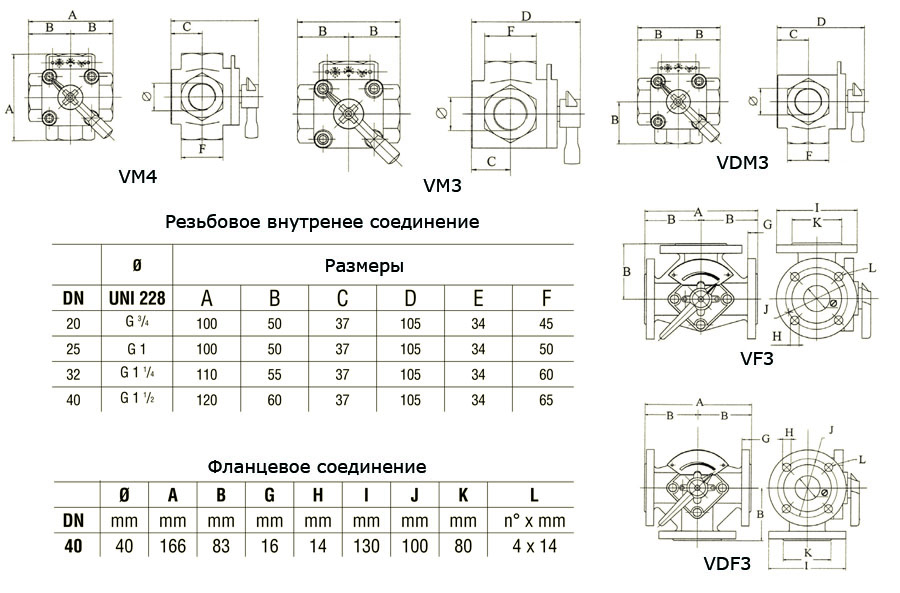

Модель	Номинальный диаметр Dn
Модель	20	25	32	40
VM 4	18	20	25	25
VM 3	20	22	25	25
VDM 3	18	22	22	22
VF 3	---	---	---	22
VDF 4	---	---	---	25

Серия 3000

Модель	Номинальный диаметр Dn
Модель	20	25	32
VDM3, VM 4	6.3	12	18
Kv0 (протечки)
3-ходовой: смеситель	<0.063%	<0.12%	<0.18%
3-ходовой: перепускной	<0.02563%	<0.036%	<0.054%
4-ходовой:	<0.063%	<0.12%	<0.18%
VDM3, VM 4	20	25	32
Kvs	1.5/4.2/6.3	6.3/8/12	12/18

Серия 3000E

Модель	Номинальный диаметр Dn
Модель	20	25	32	40
VDM 3	12	20	41	56
Kv0 (протечки)
3-ходовой: смеситель	<0.15%	<0.15%	<0.15%	<0.2%
3-ходовой: перепускной	<0.03%	<0.03%	<0.03%	<0.05%

VM4, VDM3

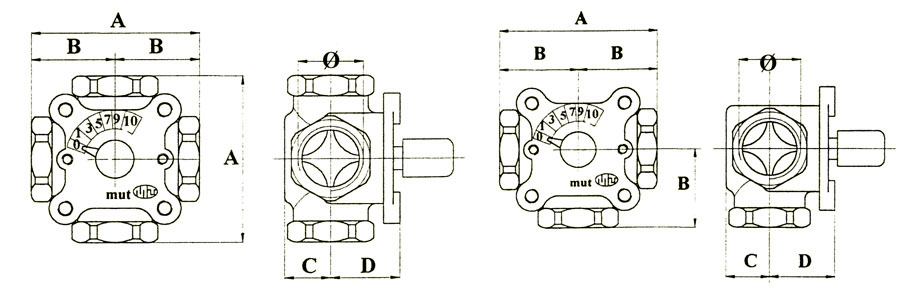

Dn	A	B	C	D
20	88	44	25	37
25	88	44	25	37
32	88	44	25	37
VM4, VDM3 серия 3000R
20	72	36	17	31
25	72	36	17	31

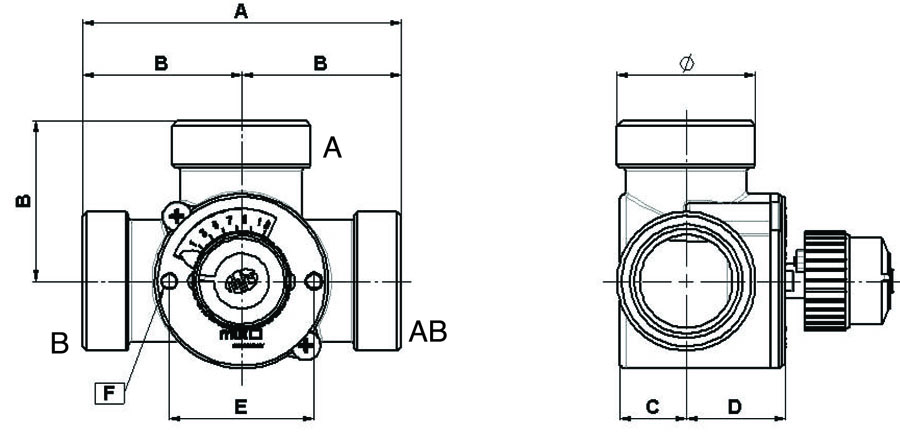

Серия 3000E наружное присоединение

Dn	A	B	C	D	E	F
20	88	44	18	29	50	5x5
25	98	49	21	29	50	5x5
32	110	55	24	34	50	5x5
40	116	58	30	39	50	5x5

Серия 1000/2000/3000 - обозначения при заказу

Доступны к заказу следующие артикулы товара:
7.007.00629, 7.007.00625, 7.007.00572, 7.007.00573, 7.007.00575, 7.020.00112, 7.007.00188, 7.007.00189, 7.007.00187, 7.007.00194, 7.007.00197, 7.007.00205, 7.020.00090, 7.030.00597, 7.030.00596, 7.030.00595, 7.020.00026, 7.020.00001, 7.020.00020, 7.020.00089, 7.030.01277, 7.030.01281, 7.030.01282, 7.030.01283, 7.007.00184, 7.007.00183, 7.007.00170, 7.007.00169, 7.007.00168, 7.007.00167, 7.007.00166, 7.007.00214, 7.007.00213, 7.007.00212, 7,007,00566, 7.007.00210, 7.007.00216, 7.007.00215

Dn	A	B	C	D	E	F
20	88	44	18	29	50	5x5
25	98	49	21	29	50	5x5
32	110	55	24	34	50	5x5
40	116	58	30	39	50	5x5

Dn	A	B	C	D	E	F
20	88	44	18	29	50	5x5
25	98	49	21	29	50	5x5
32	110	55	24	34	50	5x5
40	116	58	30	39	50	5x5

Dn	A	B	C	D	E	F
20	88	44	18	29	50	5x5
25	98	49	21	29	50	5x5
32	110	55	24	34	50	5x5
40	116	58	30	39	50	5x5
