Серия SFC: 4-ходовые запорные клапаны (для вертикального монтажа)

Клапаны SFC это 4-ходовые клапаны для гидравлических сетей. Эти клапаны компактны и могут быть использованы в нагревательных системах или как контролирующие элементы в теплообменниках систем охлаждения воздуха. Клапаны управляются электроприводом и имеют два управляющих состояния зависящих от того активен электропривод или нет (схемы закрытого и открытого клапанов). Дополнительный переключатель может быть установлен по запросу и активируется, которые являются сигнализаторами положения клапана. Клапаны оборудованы внешним рычагом для ручного позиционирования запирающего шара в центральном положении. Клапаны так же имеют встроенный байпас для контроля гидравлических сетей, когда клапан закрыт.

Характеристики
Диаграммы
Размеры
Заказ

Характеристики клапанов серии SFC

Напряжение питания: 230, 110VAC, 24VDC
Потребляемая мощность: 5-6 кВт
Степень защиты: IP22
Дополнительные контакты: 3А, 250 VAC
Макс. перепад давления: 0,92 бар
Kv=2,9 м3/ч
Рабочее давление: 10 бар
Макс. темп. окружающей среды: +60С
Температура рабочей среды: +5..+100С
Номинальное время открытия: 10 сек
Номинальное время закрытия: 4 сек
Длина кабеля: 1м

Материалы запирающих клапанов

Корпус клапана - латунь
Запирающий шар - латунь
Крышка привода - негорючий пластик
Возвратная пружина - нержавеющая сталь
Байпас - норил

Корректировочные вставки для клапанов SFC

Следующие вставки могут быть использованы с клапанами SFC для присоединения к различным водяным коллекторам.

	Без вставки	Тип вставки
	Без вставки	1	2	3	4	5
	мм	мм	мм	мм	мм	мм

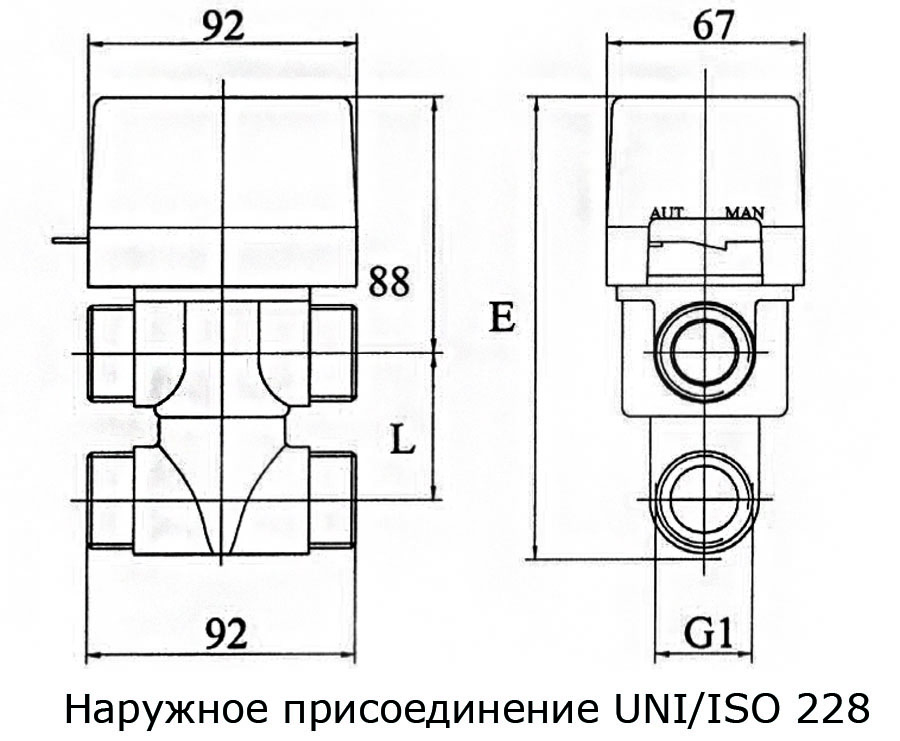

L	50	52	55	57	60	65
E	157	159	162	164	167	172

Доступно два типа соединителей для труб UNI/ISO 228

		Часть трубы
Тип	Кольцо	Внутренняя резьба	Общая длина (мм)
G1-G1	G1	G1	45
G1-G3/4	G1	G3/4	34

Принцип работы запорных клапанов SFC

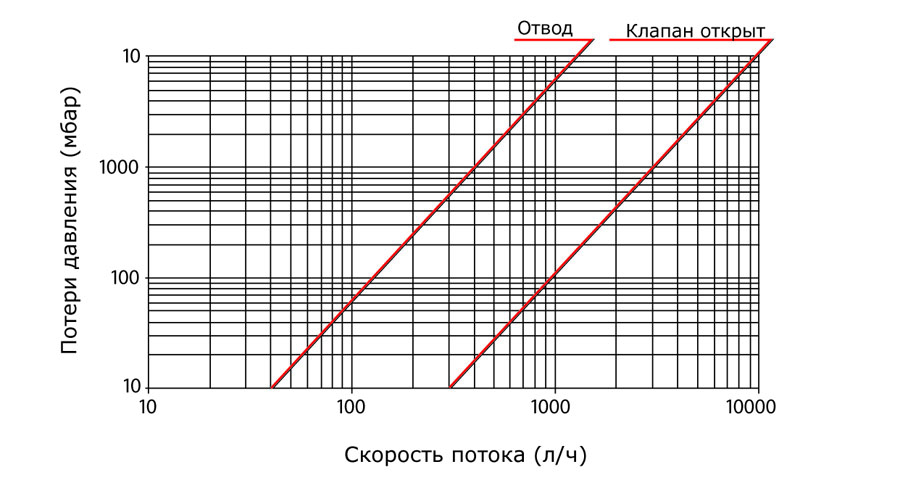

На схеме пункт 3А клапан закрыт и поток из канала C через байпас свободно проход через канал B обратно в нагревательную систему. Диаметр байпаса мал и приводит к потери давления, которое может быть определено по диаграмме. Далее на схеме, пункт 3B клапан открыт, и поток по пути C-D проходит через теплообменник и возвращается в систему по пути A-B.

Использование ручного дублера

Дублер позволят позиционировать запирающий шар в положении, когда соединены все проходные отверстия (схема). Это удобно при наполнении или опустошении гидравлической системы. Рычаг автоматически переключается в автоматическое положение при подаче напряжения питания на привод.

Дополнительные микропереключатели

Все версии могут быть оснащены однопозиционным или двухпозиционным микропереключателем. Существует специальный комплект для установки однопозиционного переключателя на клапаны, которые не были им изначально оборудованы. Комплект с двухпозиционным переключателем не может быть установлен на клапан, не имевший его изначально.

Серия SFC - обозначения при заказе
