Серия SF415: 4-ходовые запорные клапаны (для горизонтального монтажа)
Клапаны SF415 это 4-ходовые клапаны для гидравлических сетей. Эти клапаны компактны и могут быть использованы в нагревательных системах или как контролирующие элементы в теплообменниках систем охлаждения воздуха. Они управляются электроприводом и имеют два управляющих состояния зависящих от того активен электропривод или нет. Дополнительный переключатель может быть установлен по запросу и активируется, когда клапан переключается. Клапаны оборудованы внешним рычагом для ручного позиционирования запирающего шара в центральном положении. Клапаны так же имеют встроенный байпас для контроля гидравлических сетей, когда клапан закрыт. Расход через байпас можно регулировать с помощь ручки, расположенной сбоку клапана.
- Характеристики

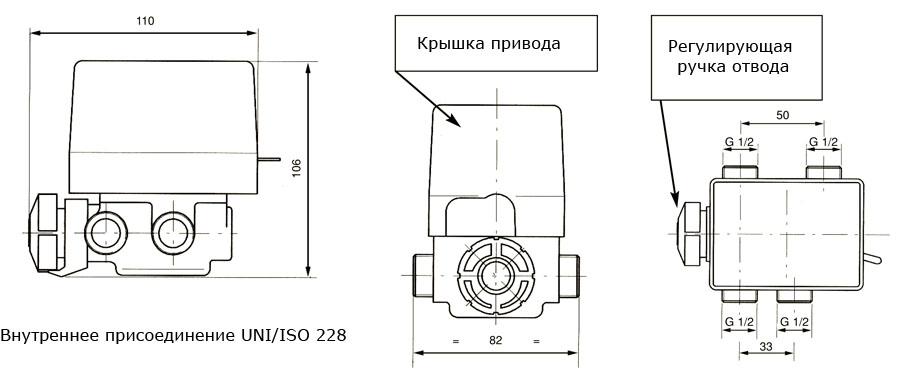

- Размеры
- Заказ
Характеристики запорных клапанов
- Напряжение питания: 230VAC
- Потребляемая мощность: 5-6 кВт
- Степень защиты: IP22
- Дополнительные контакты: 3А, 250 VAC
- Макс. перепад давления: 1,54 бар
- Kv=2,9 м3/ч
- Рабочее давление: 10 бар
- Макс. темп. окружающей среды: +60С
- Температура рабочей среды: +5..+100С
- номинальное время открытия: 20 сек
- Длина кабеля: 1м
Материалы
- Корпус клапана - латунь
- Запирающий шар - латунь
- Крышка привода - негорючий пластик
- Возвратная пружина - нержавеющая сталь
- Отвод - норил
Принцип работы клапанов серии серии SF415
Схема иллюстрирует клапан без напряжения питания и поток из канала А свободно проходит через байпас в канал D в обратную линию нагревательной системы. Диаметр проходного отверстия байпаса может быть уменьшен, в результате чего потери давления будут увеличиваться. Диаметр походного отверстия регулируется с помощью ручки. Рис. 3В иллюстрирует клапан под напряжением питания. Путь А-В открыт и поток проходит через теплообменник и возвращается через путь С-D в обратную линию нагревательной системы.
Использование ручного дублера
Дублер расположен сбоку электропривода и служит для ручного позиционирования запирающего шара в положении, когда соединены все проходные отверстия. Это используется в крайних случаях. Отпустите рычаг перед подачей напряжения. Рычаг возвращается в режим автоматического управления каждый раз после подачи напряжения на электропривод. Смотреть схему использования ручного дублера.
Дополнительные микропереключатели
Все версии могут быть оснащены однопозиционным или двухпозиционным микропереключателем. Существует специальный комплект для установки однопозиционного переключателя на клапаны, которые не были им изначально оборудованы. Комплект с двухпозиционным переключателем не может быть установлен на клапан, не имевший его изначально.
Серия SF415 - обозначения при заказе
