Гильзы: Гильзы G1/4-G1
Гильзы используются для установки в них чувствительных элементов или трубок термостатов. Они могут быть подразделены на четыре группы в зависимости от размера присоединения: ¼, ½, ¾, 1”. Они доступны с различными опциями, для удовлетворения самых различных потребностей покупателей: тип гильзы, одинарные или двойные/тройные, скобы и длина.
- Характеристики

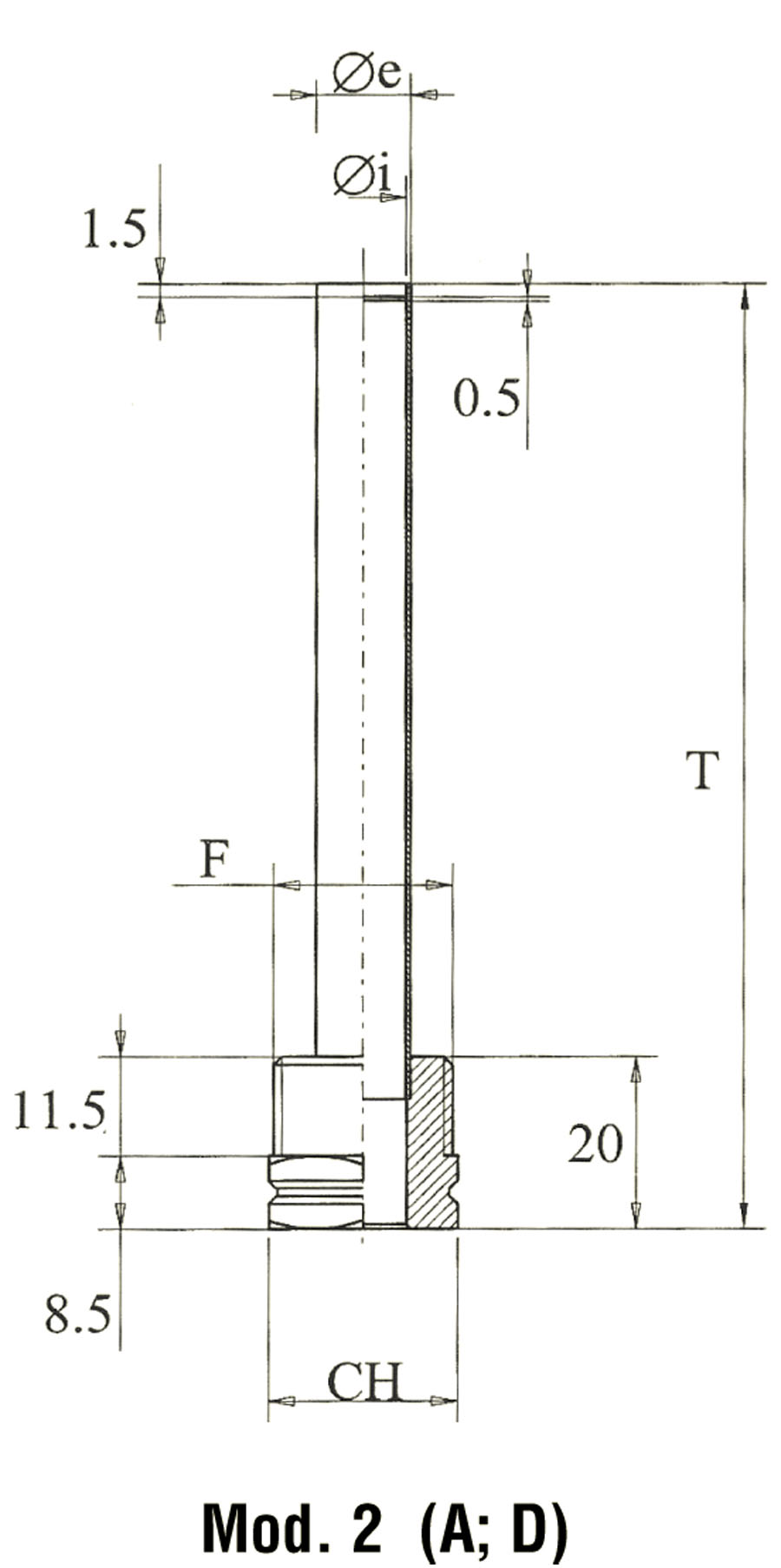

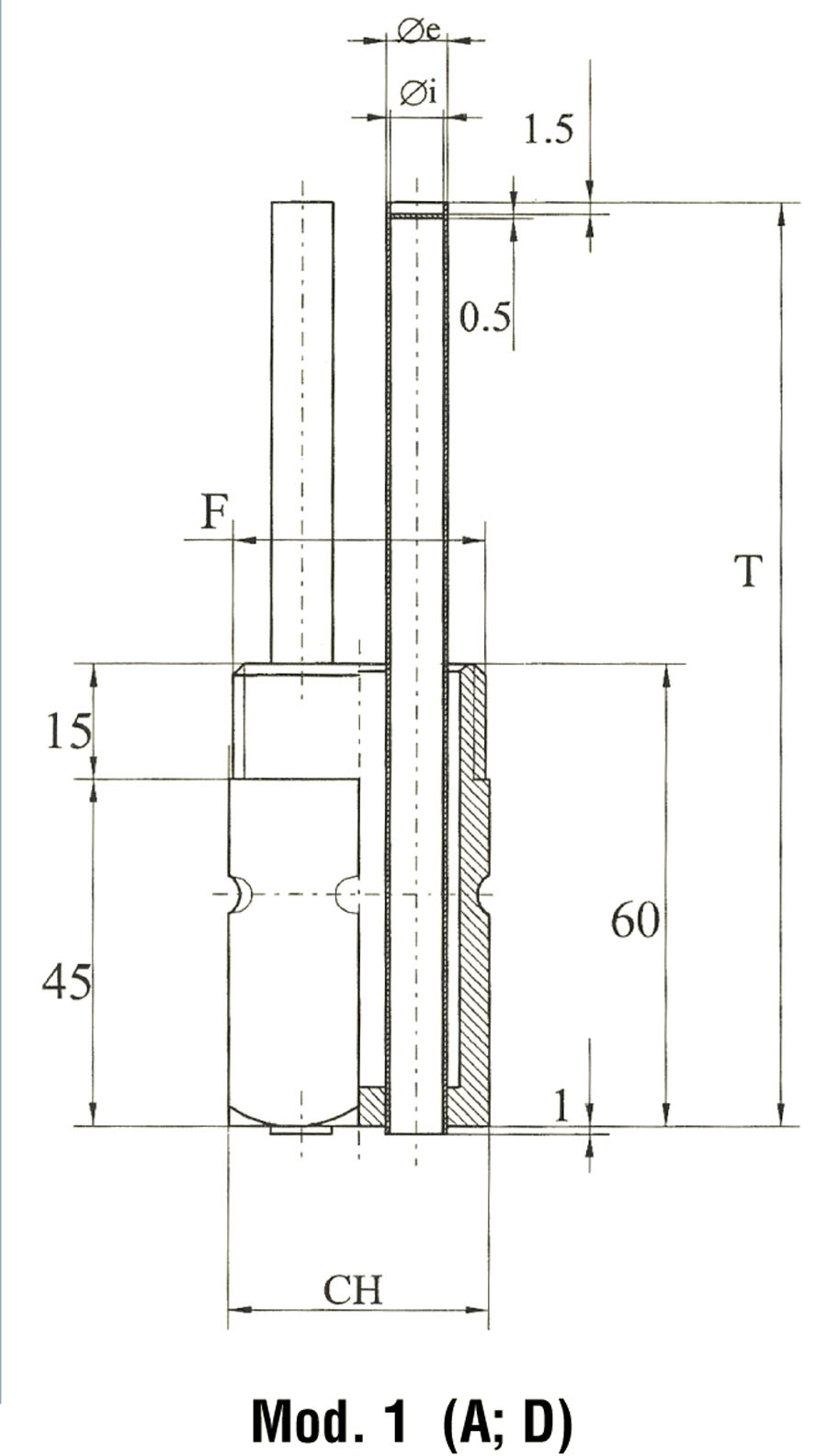

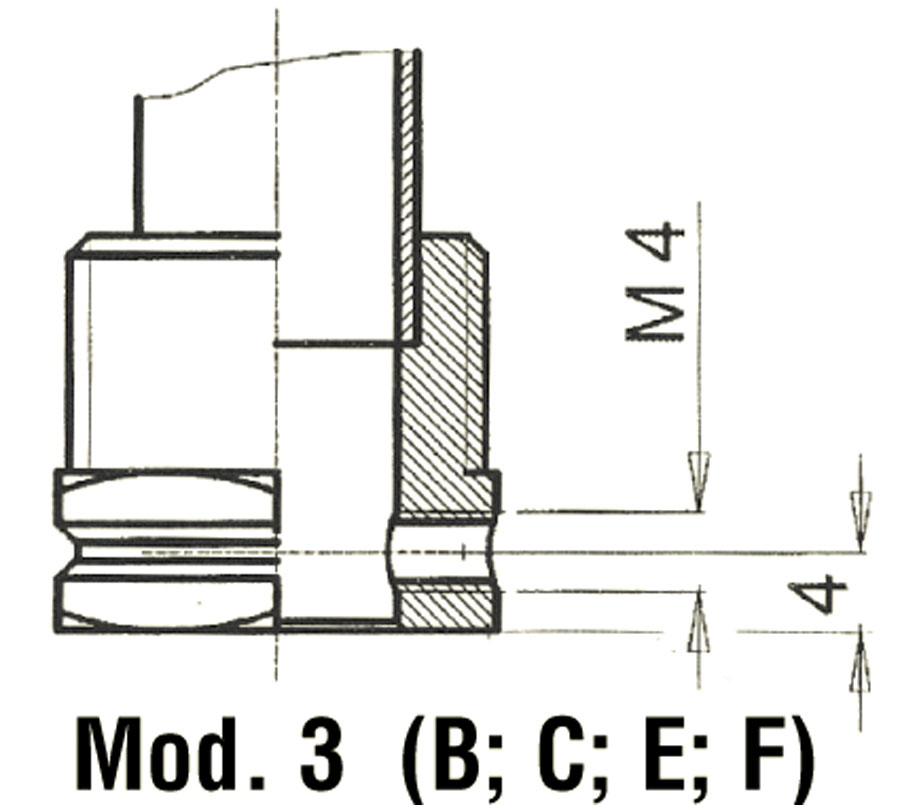

- Размеры
- Заказ
Характеристики гильз
- Номинальное давление: 10 бар
- Рабочая температура: +2..+150С
Материалы гильз
-
Резьба – латунь Ot58
- Трубка – медь

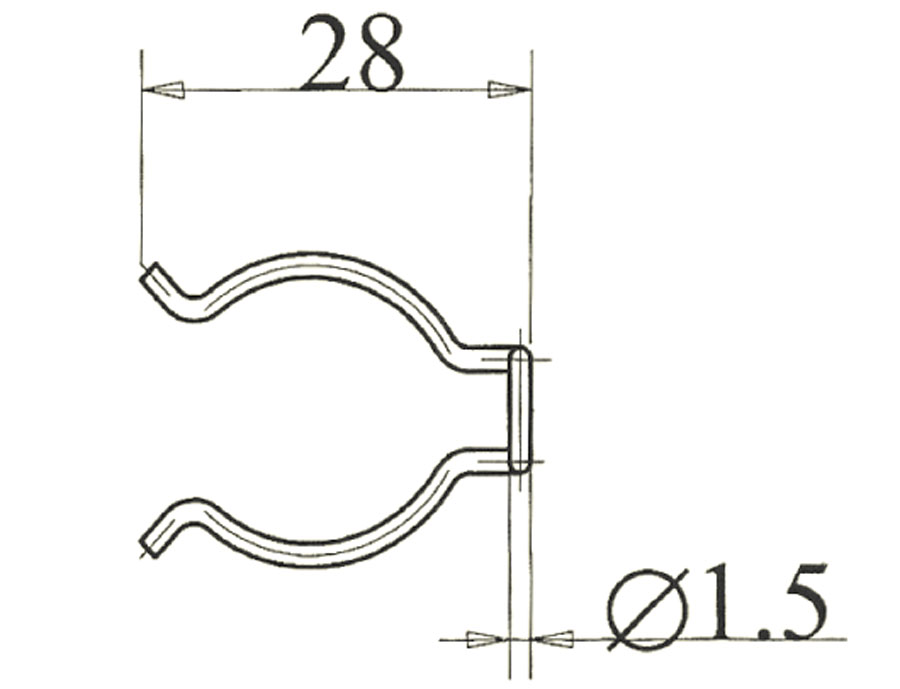

- Скобы – сталь
Код |
Описание |
G1/4 |
R1/2 |
G1/2 |
R3/4 |
G3/4 |
R1 |
G1 |
A |
Медная гильза |
* |
* |
* |
* |
|
* |
* |
B |
Медная гильза с резьбой для винтов |
|
* |
* |
|
|
|
|
C |
Медная гильза с винтами |
|
* |
* |
|
|
|
|
D |
Гильза из никелированной меди |
* |
* |
* |
* |
* |
* |
* |
E |
Гильза из никелированной меди с резьбой для винтов |
|
* |
* |
|
|
|
|
F |
Гильза из никелированной меди с винтами |
|
* |
* |
|
|
|
|
G |
Медная гильза с местом под скобу. |
|
* |
* |
* |
* |
|
|
Размеры трубки гильзы
(внутренний) х (наружный) диаметр трубки
|
Кол-во чувствительных элементов в одной гильзе |
1 |
2 |
3 |
4 |
5 х 6 |
* |
|
|
|
5,5 х 6,5 |
* |
|
|
|
5 х 7 |
* |
|
|
|
6,5 х 7,5 |
* |
|
|
|
7 х 8 |
* |
* |
* |
* |
7 х 9 |
* |
|
|
|
7,5 х 8.5 |
* |
|
|
|
8 х 10 |
* |
|
|
|
10 х 11 |
* |
* |
|
|
10 х 12 |
* |
|
|
|
12 х 13 |
* |
|
|
|
15 х 16 |
|
|
* |
|
16 х 17 |
|
|
|
* |
19 х 21 |
* |
|
|
|
Длина гильзы
50 |
60 |
70 |
80 |
90 |
100 |
110 |
120 |
130 |
140 |
150 |
160 |
170 |
200 |
210 |
220 |
250 |
290 |
300 |
350 |
400 |
450 |
500 |
550 |
610 |
910 |
Гильзы - обозначения при заказе
