Серия SFP: Реле протока

Реле протока SFР замыкает (или перекидывает) электрический контакт, когда скорость потока достигает верхней уставки, и открывает (или возвращает контакт в исходное состояние), когда разность давлений достигает нижней уставки. Пара постоянных магнитов, помещенных во взаимно отталкивающем положении, один внутри корпуса реле, другой снаружи, заменяют классический уплотнитель и шток, что значительно увеличивает надежность и срок службы реле.
- Характеристики

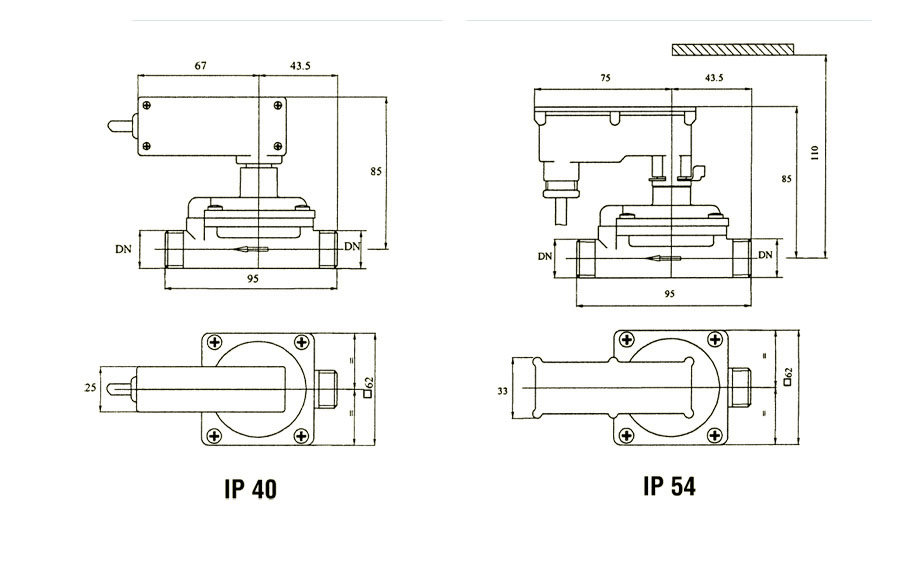

- Размеры
- Заказ
Характеристики реле протока
- Макс. рабочее давление: 10 бар
- Макс. температура рабочей среды: +95С
- Мин. температура рабочей среды: +5С
- Макс. температура окр. среды: +80С
Электрические характеристики
Все версии реле доступны с одним или двумя микропереключателями. Перекидной контакт: разъемное соединение 6,3мм; 10(3)А 250VAC. Микропереключатели в корпусе и с кабелем: доступны варианты IP40 и IP54. Версия IP40 с одним микропереключателем поставляется с стандартным кабелем длиной 650мм (контакт НО), версия с двумя микропереключателями поставляется без кабеля. Версия IP54 поставляется только с кабелем, так как доступ в корпус невозможен.
Материалы реле
- Корпус - латунь
- Колпачок - норил
- Корпус микропереключателей - усиленный нейлон
- Пружина - нержавеющая сталь
- Кабель - H05 VVF
Гидравлические характеристики
Модель | Верхняя уставка (л/мин) | Нижняя уставка (л/мин) |
SFP-1,5 | 1,5 +/- 0,25 | ≤ 1,2 |
SFP-2 | 2 +/- 0,25 | 1,3 +/- 0,25 |
SFP-2,5 | 2,5 +/- 0,25 | 1,9 +/- 0,25 |
Принцип работы реле протока
Поток воды проходит через калиброванный проход. Разность давлений, возникающая при этом, приводит в движение диафрагму, которая тянет небольшой колпачок, содержащий постоянный магнит. Движению диафрагмы препятствует пружина. Когда магнит в диафрагме находится на определенном расстоянии от второго магнита, расположенного в штоке привода микропереключателя, сила их взаимного отталкивания становится больше, чем сила удерживающая микропереключатель в исходном состоянии, вызывая переключение контактов. Когда скорость потока падает до нижней уставки, реле возвращается в исходное состояние. По запросу реле протока может иметь крепление под регулятор потока. Смотреть схему 1 и схему 2 принципа работы.
Серия SFP - обозначения при заказе
