Серия SBP: Реле перепада давления со сбросным клапаном
Реле SBP работает как реле перепада давления, пока значение перепада не достигает уставки (ΔPb), что приводит к открытию проходного отверстия, реле работает как предохранительный клапан. Ниже значения (ΔPb) реле замыкает (или перекидывает) электрический контакт, когда разность давлений между двумя входами достигает верхней уставки, и открывает (или возвращает контакт в исходное состояние), когда разность давлений достигает нижней уставки. Пара постоянных магнитов, помещенных во взаимно отталкивающем положении, один внутри корпуса реле, другой снаружи, заменяют классический уплотнитель и шток, что значительно увеличивает надежность и срок службы реле.
- Характеристики
- Диаграммы

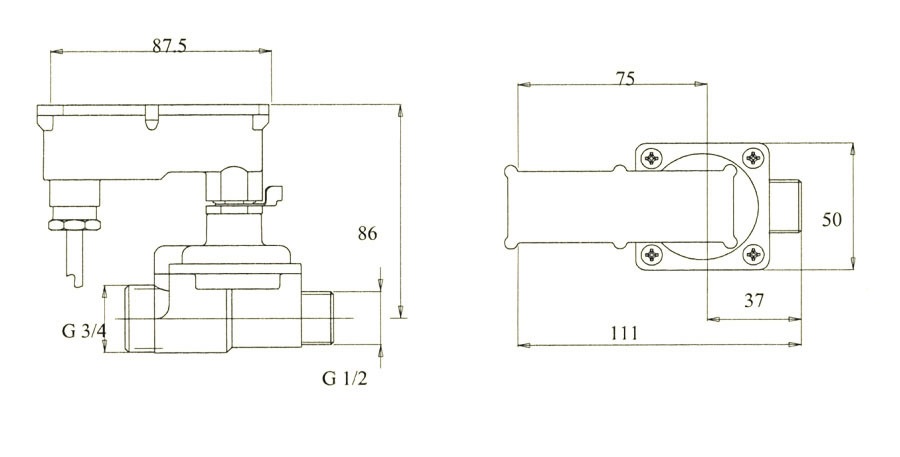

- Размеры
- Заказ
Характеристики реле перепада давления
- Макс. рабочее давление: 10 бар
- Макс. температура рабочей среды: +95С
- Мин. температура рабочей среды: +5С
- Макс. разность давлений: 5 бар
- Макс. температура окр. среды: +80С
Электрические характеристики
Все версии реле доступны с одним или двумя микропереключателями. Перекидной контакт: разъемное соединение 6,3мм; 10(3)А 250VAC. Микропереключатели в корпусе и с кабелем: доступны варианты IP40 и IP54. Версия IP40 с одним микропереключателем поставляется с стандартным кабелем длиной 650мм (контакт НО), версия с двумя микропереключателями поставляется без кабеля. Версия IP54 поставляется только с кабелем, так как доступ в корпус невозможен.
Принцип работы
Реле устанавливается параллельно контролируемой системе. Для значений перепада давления ниже (ΔPb) проходное открытие закрыто, реле SBP работает как реле перепада давления («+» - выше проходного отверстия, «–» - ниже проходного отверстия). Разность давлений приводит в движение диафрагму, которая тянет небольшой колпачок, содержащий постоянный магнит. Движению диафрагмы препятствует пружина, размер которой зависит от характеристик реле. Другой магнит находится в штоке привода микропереключателя. Когда значение разности давлений достигает уставки срабатывания, движение диафрагмы приводит к тому, что расстояние между магнитами становится таковым, что сила их взаимного отталкивания становится больше, чем сила удерживающая микропереключатель в исходном состоянии, вызывая переключение контактов. Когда разность давлений падает до нижней уставки, реле возвращается в исходное состояние. Когда значение разности давлений превышает (ΔPb), проходное отверстие открывается и реле работает как предохранительный клапан.
Материалы реле
- Корпус - латунь
- Колпачок - норил
- Корпус микропереключателей - усиленный нейлон
- Пружина - нержавеющая сталь
- Кабель - H05 VVF
Гидравлические характеристики
| мбар | |
| Верхняя уставка | 100 +/- 10 |
| Нижняя уставка | 75 +/- 10 |
| Уставка открытия проходного отверстия | 320 +/- 50 |
Серия SBP - обозначения при заказе
