Серии K21, K26, K28: Теплообменники типа «вода-вода»
Эти теплообменники предназначены для использования в бытовых котлах с проточной системой нагрева теплоносителя. Теплоноситель заходит внутрь и закручивается в трех концентрических спиралях с разными диаметрами. Основной контур теплообменника присоединяется к нагревательному контуру системы отопления и состоит из серии цилиндрических перегородок для увеличения эффективности омывания внешней поверхности змеевика вторичного контура (нагреваемая вода). Оба внутренних контура имеют резьбовые присоединения для установки теплообменника на систему трубопровода. Существует так же версия для прямого присоединения к перепускному клапану (серия VDE).
- Характеристики

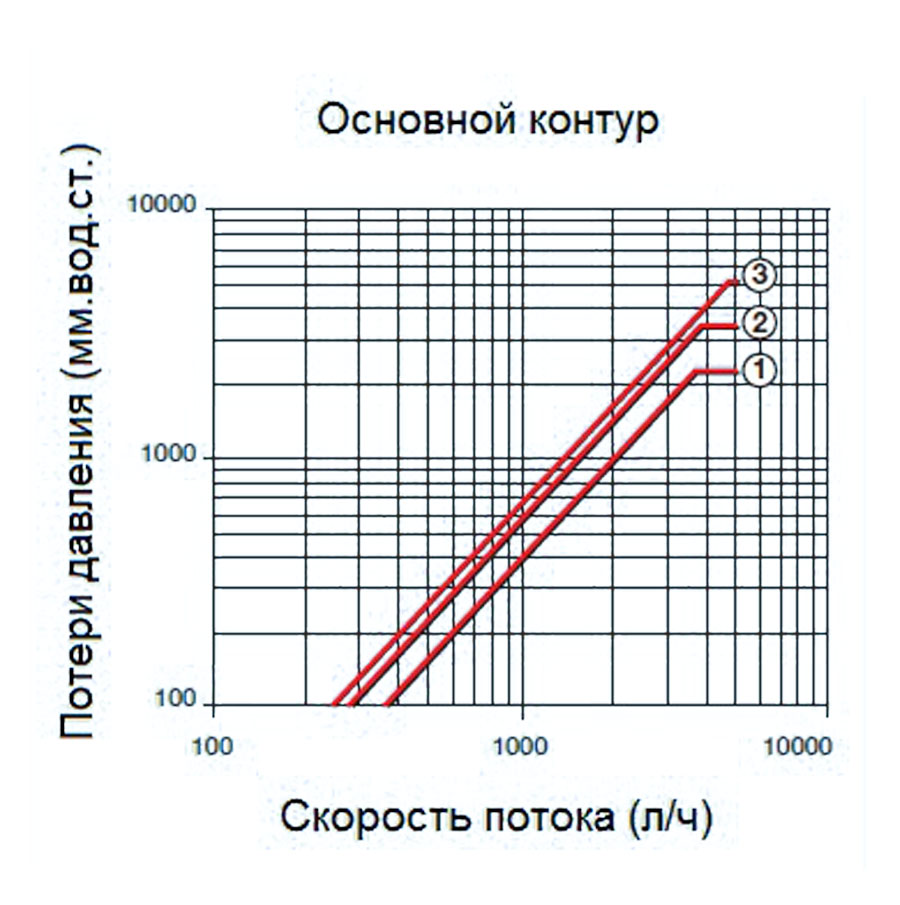

- Диаграммы
- Размеры
- Заказ
Материалы теплообменников
- Наружная оболочка – сталь
- Внутренние разделители – сталь
- Клапан сброса воздуха – латунь
- Змеевик вторичного контура – медь
- Присоединения первичного и вторичного контуров – сталь
- Обозначение входов / выходов:
- 1 и 2 – основной вход / выход
- 3 и 4 – вторичный вход / выход
- 5, 6, 7 и 8 – выпуск воздуха

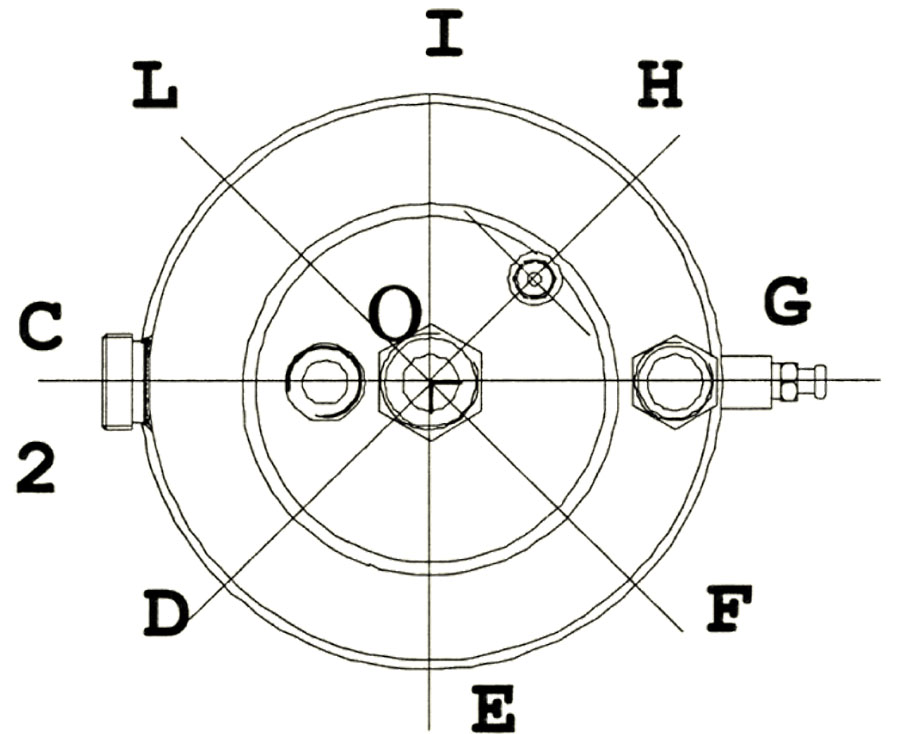

| Обозначение | Положение присоединения (см. рис.1) | |||
| 1 | 2 | 3 | 4 | |
| X | G 3/4 | G 3/4 | G 1/2 | G 1/2 |
| S | G 1 | G 1 | G 3/8 | G 3/8 |
| W | G 3/4 | G 3/4 | G 3/8 | G 3/8 |
| Y | G 1 | G 1 | G 1/2 | G 1/2 |
Серии K21, K26, K28 - обозначения при заказе
