Серия V70F и V200F: Шаровые краны с сервоприводом
Шаровые краны широко распространены и используются в качестве устройств для перекрытия потока жидкости в трубопроводах. Принцип действия основан на вращении на 90 градусов сферического блока, перекрывающего пропускное отверстие. Клапан позволяет пропускать или полностью блокировать поток и в некоторых случаях даже его регулировать.
Благодаря своей конструкции краны могут работать с различными давлениями в зависимости от температуры.
Шаровые краны диаметром 1/2”, 3/4”, 1” собраны с сервоприводом серии V70F, краны диаметром 1 1/4”, 1 1/2” собраны с сервоприводом серии V200F. Привод оборудован конечным выключателем для прерывания питания, а так же устройством для ручного управления.
- Характеристики

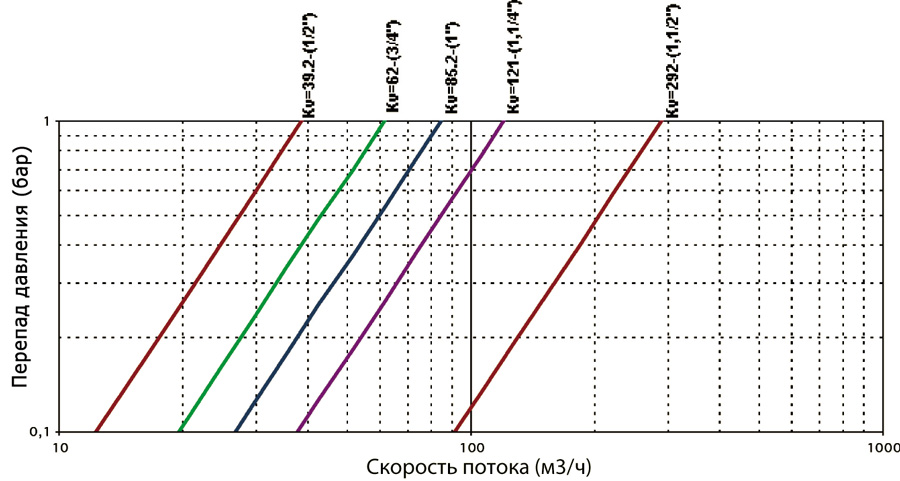

- Диаграммы
- Размеры
- Заказ
Принцип действия и ручное управление
Электрическое серво управление доступно с помощью переключателей ON/OFF. Максимальный угол поворота 90 градусов (стандартно ограничено концевыми выключателями). Ручное управление привода V70F доступно с помощью адаптера. Для ручного управления поверните ручку, расположенную сверху привода, в нужное положение. Сервоприводы V200F не оборудуются ручным управлением.
Характеристики шаровых кранов с сервоприводом
| Серия сервопривода | V70F | V200F |
| Версия | «открыто/закрыто» | |
| Макс. угол поворота | 90 градусов | |
| Номинальный крутящий момент | 7 Н*м | |
| Питание | 24, 230VAC 50/60Hz | |
| Потребляемая мощность | 1,5VA | 2VA |
| Степень защиты | IP40 | |
| Кол-во микропереключателей | 1 | |
| Макс. ток микропереключателей | 3A 250VAC | |
| Макс. температура окр. среды | 50 градусов | |
| Вес | 0,5 кг | 1,1 кг |
| Материал покрытия | РА | |
| Материал скоб | РА | |
| Время поворота на 90 градусов | 55 | 120 |
| Управляющие сигналы | перекидной контакт (SPDT) | |
Электрическое присоединение крана
Схема соединения распложена внутри под крышкой сервопривода. Серия V70F поставляются только с кабелем. Присоединение осуществляется трехжильным (без микропереключателя) или пяти жильным кабелем (с микропереключателем). Маркировка проводов: синий – нейтраль; коричневый – вращение по часовой стрелке; красный – микропереключатель (НО); серый – микропереключатель (общий); черный – вращение против часовой стрелки.

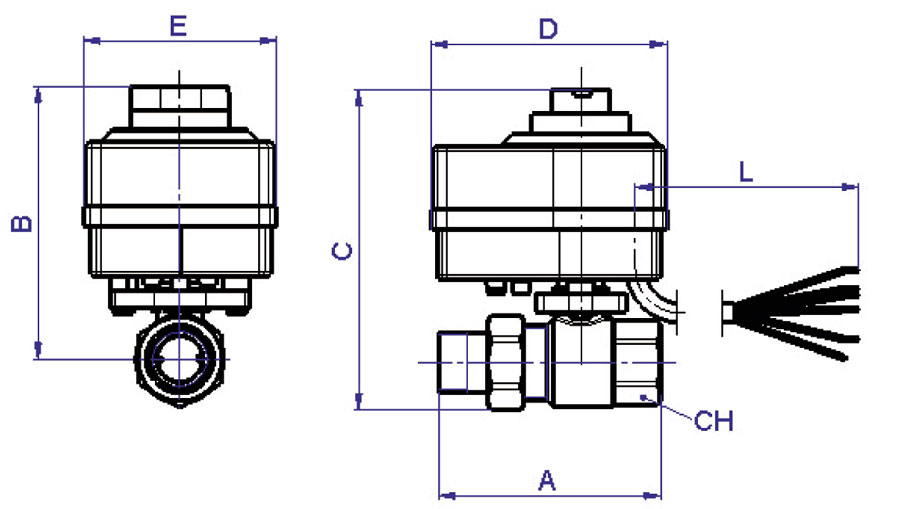

Таблица 1 – Размеры крана с присоединением внутр/внутр (рис. 1)
Размер | A | B | C | D | E | L | CH | DN | Привод |
| 1/2” | 82 | 117 | 134 | 104 | 85 | 1100 | 25 | 15 | V70F |
| 3/4” | 98 | 120 | 141 | 104 | 85 | 30 | 20 | V70F | |
| 1” | 111 | 124 | 149 | 104 | 85 | 37 | 25 | V70F | |
| 1 1/4” | 122.6 | 127 | 156 | 110 | 84 | 48 | 32 | V200F |

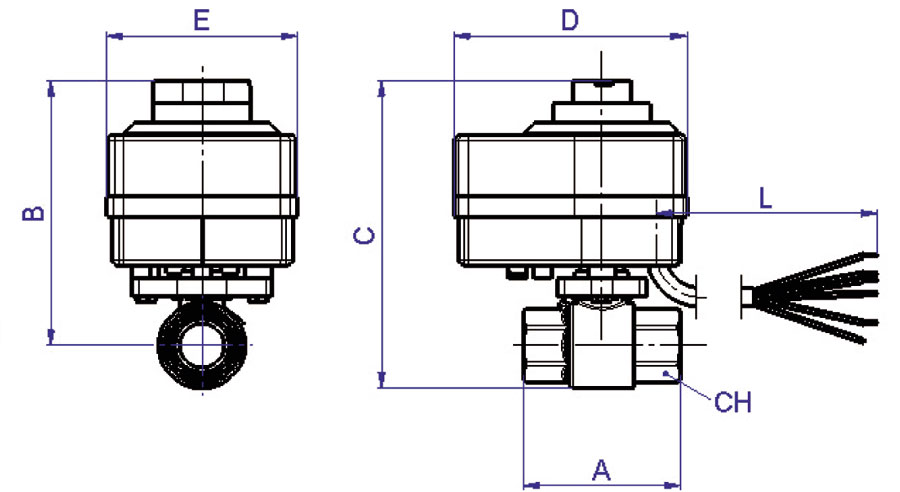

Таблица 2 – Размеры крана с присоединением внутр/наруж (рис. 2)
Размер | A | B | C | D | E | L | CH | DN | Привод |
| 1/2” | 60,7 | 117 | 133 | 104 | 85 | 1100 | 25 | 15 | V70F |
| 3/4” | 70,2 | 120 | 139 | 104 | 85 | 30 | 20 | V70F | |
| 1” | 81 | 124 | 148 | 104 | 85 | 37 | 25 | V70F | |
| 1 1/4” | 94 | 129 | 160 | 110 | 84 | 48 | 32 | V200F | |
| 1 1/2” | 105 | 134 | 170,2 | 110 | 84 | 54 | 40 | V200F |
Серия V70F и V200F - обозначения при заказе
