Серия SFB: 2(3)-ходовые запорные клапаны с фланцевым присоединением

Клапаны оснащены сервоприводом и имеют два положения, в зависимости от того запитан привод или нет. По запросу могут быть установлены один или два вспомогательных микропереключателя, которые являются сигнализаторами положения клапана. Клапаны оборудованы ручным дублером для принудительного открытия двухходового клапана; в трехходовом клапане ручной дублер переводит запирающий шар в положение, в котором соединены все три отверстия. Клапаны серии SF/base содержат в себе все характеристики 2- и 3-ходовых клапанов. Они спроектированы для того что бы сделать подключение к системе трубопроводов более универсальным. Доступны различные типы фланцев для поставки вместе с клапаном. Они охватывают практически весь спектр присоединений существующих в настоящее время. Фланцевая система так же может упростить, в некоторых случаях, отсоединение клапана от трубопроводной системы.

Характеристики

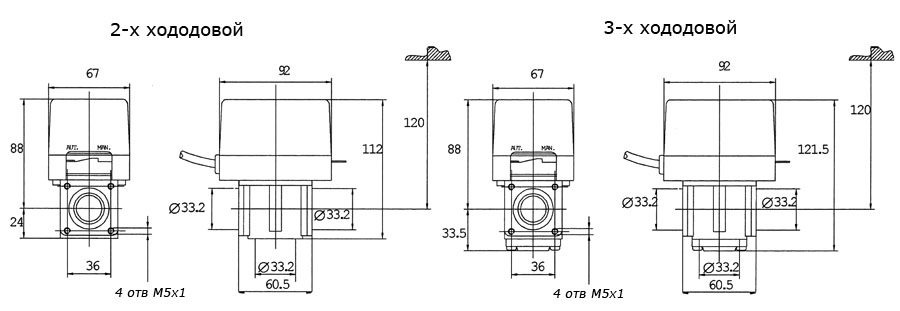

Размеры
Заказ

Характеристики клапанов с фланцевым присоединением

Напряжение питания: 230V AC
Потребляемая мощность: 5-6 кВт
Степень защиты: IP22
Дополнительные контакты: 3А, 250 VAC
Макс. перепад давления: 0,63 кгс/см2
Kv=2,9 м3/ч
Рабочее давление: Pn=10 кгс/см2
Макс. темп. окружающей среды: 60С
Температура рабочей среды: 5..100С
Номинальное время открытия: 10 сек (2-ход.); 20 сек (3-ход.)
Длина кабеля: 1м

Материалы

Корпус клапана - латун
Запирающий шар - латунь
Крышка привода - негорючий пластик
Возвратная пружина - нержавеющая сталь

Принцип работы запирающих клапанов серии SFB

Без напряжения питания клапан находится в состоянии на схеме: клапан закрыт. Когда на привод подается напряжение питания привод перемещает шар в среднее положение (2-ходовой клапан) или в положение В (3-ходовой клапан) (схема). Запирающий элемент будет находиться в этом положении, пока не будет снято напряжение питания. Когда напряжение будет снято, возвратная пружина вернет шар в исходное состояние.

Использование ручного дублера

Дублер находится сбоку сервопривода. Он используется для принудительного открытия двухходового клапана; в трехходовом клапане ручной дублер переводит запирающий шар в положение, в котором соединены все три отверстия (схема). Это полезно при заполнении или опустошении обогревающей системы. Сброс переключателя, в состояние «автоматически» из состояния «ручной», происходит автоматически всегда, когда клапан находится под напряжением.

Дополнительные микропереключатели

Однопозиционный микропереключатель, двухпозиционный микропереключатель или два микропереключателя могут быть установлены на всех версиях клапана. Так же есть специальный комплект для установки дополнительного однопозиционного переключателя даже на клапанах, которые изначально не имели его. Комплекты двухпозиционных микропереключателей не могут быть установлены на клапанах, которые не имели их изначально.

Серия SFB - обозначения при заказе
